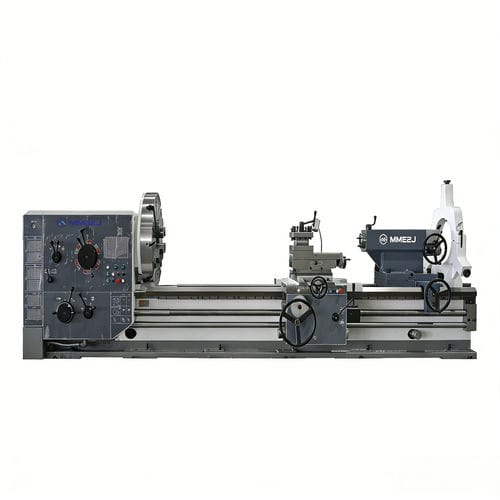

Tornio convenzionale CW-M series

orizzontaleper lavorazione di alberi e alberameper lavorazione meccanica pesante

Presentazione del prodotto: La serie CW-M di torni orizzontali presenta una struttura consolidata, elevata potenza e rigidità del mandrino e un ampio intervallo di velocità della mandrino. È idonea per tornitura pesante e ad alta velocità di alberi e componenti a disco, eseguendo superfici cilindriche esterne e interne, superfici coniche, facce terminali, intagli, smussi, forature e filettature. È in grado di lavorare filetti metrici, imperiali, modulo, diaframma e conici (filetti speciali su richiesta). La serie è progettata per parti di grandi dimensioni e complesse.

Gamma di lavorazione: Diametro massimo di tornitura: φ1000–φ1600 mm. Opzioni di lunghezza massima pezzo: 1500–8000 mm. Peso massimo pezzo: 6000 kg (opzionale 8000 kg).

Serie CW-M (Tabella specifiche):
Product model | Unit | CW61100M | CW61125M | CW61140M | CW61160M
Max. swing over bed | mm | φ1000 | φ1250 | φ1400 | φ1600
Max. swing over cross slide | mm | φ630 | φ880 | φ1030 | φ1230
Max. workpiece length | mm | 1500/2000/3000/4000/5000/6000/8000
Max. cutting length | mm | 1300/1800/2800/3800/4800/5800/7800
Max. workpiece weight | kg | 6000 (Opt: 8000)
Bed guideway width | mm | 755
Spindle nose | | A2-15
Spindle bore | mm | φ130
Chuck size | mm | φ1000 | φ1000 | φ1250 | φ1600
Taper of spindle bore | | Metric 140 (1:20) with No.6MT reducing sleeve
Max. spindle torque | kNm | 10.5 (22 kW) Opt: 12.5 (30 kW)
Spindle speed ranges | rpm | 3.15–315 (21 levels); reversal 4.5–390 (12 levels)
Spindle centre height | mm | 500 | 625 | 700 | 800
Spindle motor power | kW | 22 (Opt: 30)
Tailstock quill diameter | mm | φ160 (std, max workpiece weight 6T); Opt: φ200 (max 8T)
Tailstock quill travel | mm | 300
Taper of tailstock quill | | Metric 80 (with No.6MT reducing sleeve); No.6MT

Caratteristiche / Specifiche tecniche:

• Serie: CW-M (CW61100M, CW61125M, CW61140M, CW61160M)
• Diametro massimo di tornitura su banco: φ1000 / φ1250 / φ1400 / φ1600
• Massima apertura sul carro trasversale: φ630 / φ880 / φ1030 / φ1230
• Opzioni lunghezza pezzo: 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 mm
• Opzioni lunghezza di lavorazione: 1300 / 1800 / 2800 / 3800 / 4800 / 5800 / 7800 mm
• Peso massimo pezzo: 6000 kg (opz. 8000 kg)
• Larghezza guide banco: 755 mm
• Naso mandrino: A2-15
• Albero forato mandrino: φ130 mm
• Dimensioni mandrino per modello: φ1000 / φ1000 / φ1250 / φ1600
• Conicità del foro mandrino: Metric 140 (1:20) con manica riduttrice No.6MT
• Coppia massima mandrino: 10.5 kNm (22 kW) opz. 12.5 kNm (30 kW)
• Intervalli di velocità mandrino: 3.15–315 rpm (21 livelli); inversione 4.5–390 rpm (12 livelli)
• Altezze del centro mandrino per modello: 500 / 625 / 700 / 800 mm
• Potenza motore mandrino: 22 kW (opz. 30 kW)
• Diametro canotto contropunta: φ160 mm (std); opz. φ200 mm
• Corsa canotto contropunta: 300 mm
• Conicità canotto contropunta: Metric 80 (con manica No.6MT); No.6MT
