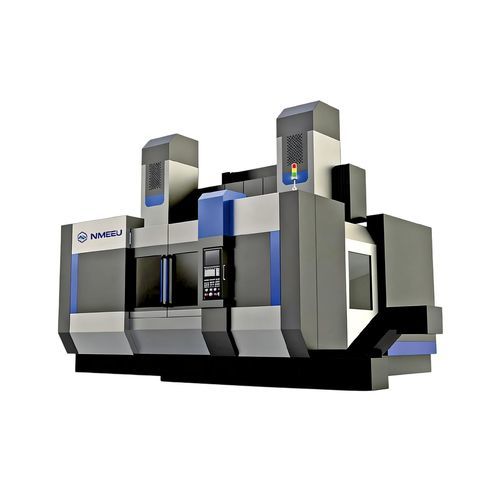

Tornio CNC CK51-HM

verticalea colonna singolaper flange e valvole

Panoramica
La serie CK51-HM è un tornio verticale CNC a colonna singola che integra funzioni di tornitura e rettifica per la lavorazione di componenti di grande diametro. Adatto alla produzione meccanica: valvole, componenti automobilistici, utensili per rettifica, aerospaziale, militare e applicazioni simili.

Descrizione funzionale principale
La trave porta due torrette CNC: il portautensili destro per operazioni di tornitura e il portautensili sinistro configurato come portautensili per rettifica. Una sola serraggio del pezzo consente di eseguire sia tornitura sia rettifica, riducendo i set-up, migliorando la precisione dimensionale e abbattendo costi e intensità di manodopera.

Testa rettificatrice
La testa di rettifica impiega un mandrino elettrico motorizzato montato all'estremità inferiore del carro, con raffreddamento ad acqua per supportare operazioni continue di lunga durata. Il mandrino garantisce alte velocità, basso rumore, elevata coppia e stabilità per lavorazioni di rettifica di precisione.

Mandrino e piano di lavoro
Il piano di lavoro ha una struttura termo-simmetrica. Il mandrino principale utilizza cuscinetti a rulli cilindrici corti a doppia fila ad gioco radiale regolabile per il supporto radiale e un cuscinetto a rulli di spinta di alta precisione per la guida assiale. I binari possono essere dotati opzionalmente di cuscinetti a rulli incrociati.

Specifiche principali

• Serie: CK51-HM — modelli: CK5116-HM, CK5120-HM, CK5123-HM, CK5126-HM
• Diametro massimo di lavorazione (mm): 1600 / 2000 / 2300 / 2600 (dipende dal modello)
• Altezza massima di lavorazione (mm): 1000/1400; 1200/1400; 1200/1400; 1400/1600 (per modello)
• Portata massima (T): 8 / 10 / 10 / 12 (per modello)
• Dimensioni banco (mm): 1400 / 1800 / 2000 / 2250 (per modello)
• Potenza motore principale (kW): 30 (CK5116/CK5120/CK5123) o 37 (CK5126)
• Potenza testa di rettifica (kW): 5,5–7,5
• Velocità di rotazione testa di rettifica (g/min): 50–3000
• Intervallo rotazione tavola (g/min): 1–200 (CK5116/CK5120), 1–100 (CK5123), 1–63 (CK5126)
• Corsa orizzontale del portautensili verticale X (mm): 915 / 1050 / 1180 / 1330
• Corsa del carro portautensili verticale Z (mm): 800 (CK5116 & CK5120) o 1000 (CK5123 & CK5126)
• Tornitura e rettifica integrate su un'unica macchina per operazioni in due fasi con singolo serraggio
• Testa di rettifica: mandrino elettrico motorizzato con raffreddamento ad acqua per funzionamento stabile prolungato
• Piano di lavoro: struttura termo-simmetrica con cuscinetti radiali e di spinta ad alta precisione
• Opzione binari: cuscinetti a rulli incrociati disponibili
