Tornio CNC CK51-HC
verticalea colonna singolaper grandi pezzi

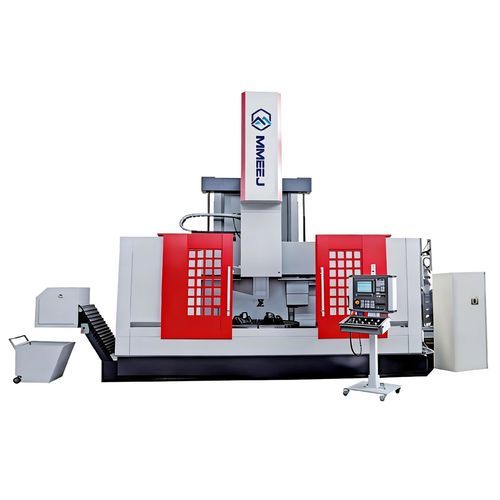

Tornio CNC - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / a colonna singola / per grandi pezzi
Tornio CNC - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / a colonna singola / per grandi pezzi
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Meijin Machinery Equipment (Dalian) Co., Ltd.

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
verticale
Struttura
a colonna singola
Applicazioni
per grandi pezzi
Prestazioni
di alta precisione
Funzione combinata
per fresatura, di rettifica, perforazione, maschiatura
Diametro

1.500 mm, 1.800 mm, 2.300 mm
(59,06 in, 70,87 in, 90,55 in)

Velocità di rotazione

Min.: 1 rpm
(6,283 rad.min-1)

Max.: 350 rpm
(2.199,115 rad.min-1)

Diametro di taglio massimo

1.400 mm, 1.730 mm, 2.200 mm
(55 in, 68 in, 87 in)

Corsa X

Min.: -300 mm
(-12 in)

Max.: 1.550 mm
(61 in)

Corsa Z

800 mm, 1.000 mm
(31 in, 39 in)

Potenza nominale

22 kW, 30 kW, 37 kW, 45 kW
(29,9 hp, 40,8 hp, 50,3 hp, 61,2 hp)

Descrizione

Descrizione del prodotto
La serie CK51-HC è un tornio verticale monocolonna CNC combinato per tornitura e fresatura, progettato per eseguire più operazioni in un'unica battuta: tornitura, foratura, maschiatura e alesatura. La macchina supporta inoltre la rettifica con mola e l'usinatura laterale con testa di fresatura angolare. Il mandrino del piano è supportato radialmente da cuscinetti a rulli radiali doppi ad alta precisione e assialmente da guide a rulli a grande spinta; è disponibile una modalità di rotazione alternata. Il piano dispone di funzione di indicizzazione per eliminare il gioco di trasmissione degli ingranaggi; precisione di posizionamento dell'asse C fino a ±5 secondi d'arco.

Dati tecnici (esempi per modello)
  • Modelli: CK5112-HC | CK5116-HC | CK5120-HC
  • Diametro massimo lavorabile (mm): 1400 | 1730 | 2200
  • Diametro massimo di rotazione (mm): 1500 | 1800 | 2300
  • Altezza massima lavorabile (mm): 1200/1400/1600 | 1200/1600/2000 | 1600/2000
  • Portata massima (T): 5 | 8 | 10


Caratteristiche principali
  • Tornio-fresatrice CNC monocolonna per operazioni combinate in una sola battuta.
  • Supporta rettifica e lavorazioni laterali con testa di fresatura angolare.
  • Mandrino del piano: cuscinetti a rulli radiali doppi (supporto radiale) e guide a rulli a grande spinta (supporto assiale).
  • Modalità di rotazione alternata opzionale per il mandrino del piano.
  • Indicizzazione del piano per eliminare il gioco degli ingranaggi; precisione asse C fino a ±5 secondi d'arco.
  • Portautensili: BT50-12.


Specifiche / dettagli tecnici
  • Serie: CK51-HC
  • Modelli: CK5112-HC; CK5116-HC; CK5120-HC
  • Potenza motore principale (kW): 22/30 | 30/37 | 37/45
  • Velocità mandrino (r/min): 1-350 | 1-300 | 1-200
  • Potenza seconda mandrino (kW): 5,5/7,5 | 5,5/7,5 | 7,5/11
  • Velocità rotazione secondo asse (r/min): 2-4000 | 2-3000 | 2-3000
  • Corsa orizzontale porta-utensile X (mm): -150–1150 | -150–1350 | -300–1550
  • Corsa portaperno verticale Z (mm): 800 | 800/1000 | 1000
  • Corsa su/giù trave (mm): 800/1000/1200 | 800/1000/1200 | 1200/1600
  • Dimensione banco (mm): 1200 | 1500 | 2000
  • Portata massima (T): 5 | 8 | 10
  • Portautensili: BT50-12
