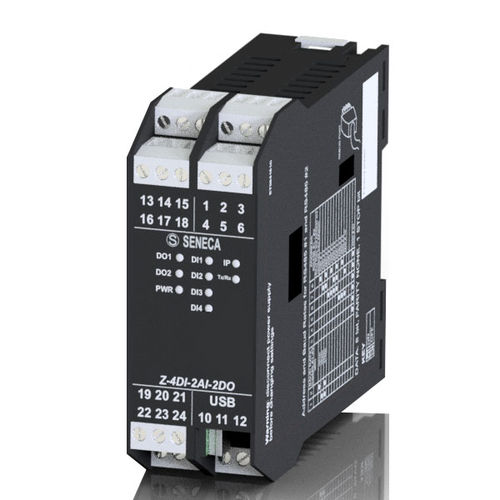

Z-4DI-2AI-2DO è un modulo I/O misto con 4 ingressi digitali, 2 ingressi analogici, 2 uscite digitali a relè, per comunicazione slave su Modbus RTU. Il modulo consente la possibilità di configurare i parametri via USB (software Easy setup) e replicare i registri su protocollo Modbus RTU tramite 2 porte slave RS485 indipendenti. Il baudrate dello strumento per Modbus RTU è impostabile da 1.200 a 115.200 bps. I 2 ingressi analogici sono configurabili in tensione o in corrente mente i 4 ingressi digitali sono di tipo NPN o PNP. Sono disponibili anche 4 contatori e 4 totalizzatori a 32 bit, max 7 kHz e 2 uscite a relè. Z-4DI-2AI-2DO presenta isolamento galvanico pari a 1.500 Vac tra alimentazione e comunicazione. Il cablaggio dell’alimentazione e della comunicazione seriale è facilitato per mezzo del bus.
Indicatori di stato LED - Alimentazione
Rx/Tx ModBUS
Stato Ingressi / Uscite
Fail
Connessioni - Morsetti estraibili a vite per conduttori fino a 2,5 mm2
Connettore posteriore IDC10 per barra DIN 46277
Micro USB lateriale
RJ45
Programmazione - DIP Switch (configurazione di fabbrica)
Web Server
EASY SETUP
Porte seriali - Nr.1 RS232/RS485
Nr.1 RS485
Velocità porte seriali - Fino a 115.200 bps
Protocolli supportati - ModBUS RTU
Porta USB - Nr.1 micro USB laterale
Ingressi digitali - Nr.4
Tipo di ingressi digitali - PNP / NPN; Ingresso Tens. OFF 8V (max. 24 Vdc)
Frequenza max 5 kHz
Corrente assorbita 3mA @ 12Vdc, 10mA @ 24Vdc
Contatori su ingressi digitali - Nr.4 contatori resettabili @32 bit max 5 kHz
Ingressi analogici - Nr.2
Tipo di ingressi analogici - 0-20 mA / 0-30 V
Risoluzione max 16 bit
Protezione 40V / 25mA
Uscite digitali - Nr.2
