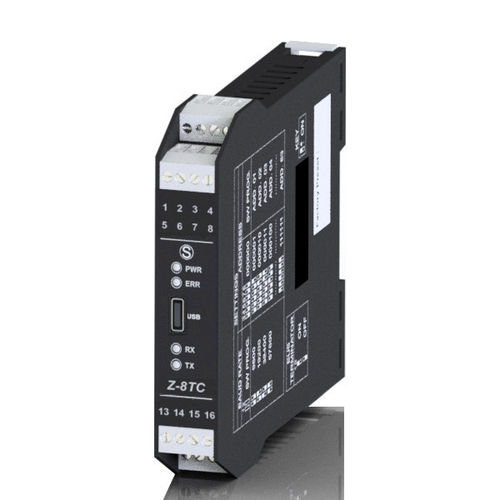

Modulo di ingresso analogico Z-8TC-SI

Modbus RTURS485a 8 ingressi

Lo strumento Z-8TC-SI è un convertitori digitale per termocoppie tipo J, K, E, N, S, R, B, T, con otto canali di misura. Il modulo è caratterizzato da comunicazione RS485 ModBUS RTU, compensazione giunto freddo, elevata precisione, isolamento complessivo fino a 1,5 kVac e una risoluzione fino a 24 bit. DATI TECNICI Alimentazione - 10..40 Vdc; 19..28 Vac (50-60 Hz) Assorbimento - Max 0,6 W Isolamento - 1.500 Vac Protezione contro ESD - 4 kV Indicatori di stato - Alimentazione Errore Trasmissione dati Ricezione dati Connessioni - Morsettiera estraibili 4 vie, passo 3,5mm, sezione max cavo 1,5mm2 Micro USB 2.0 frontale per configurazione e comunicazione ModBUS RTU Memoria dati - EEPROM per i parametri di configurazione, tempo ritenuta 10 anni Interfacce - RS485 (IDC10), 2 fili Velocità - Fino a 115 kbps Tempo di comunicazione - <10 ms Velocità canale - 25..400 ms Distanza - Fino a 1.200 m Connettività - Max 32 nodi EASY SETUP Z-NET4 Canali di ingresso - 8 ingressi attivabili e configurabili singolarmente Tipo di ingressi - Termocoppia J, K, R, S, T. B, E, N, L (EN 60584-1, GOST 8.585) Range compresi tra -210 e + 1820 °C Span: -±150mV Shunt fino a 70 mV Formato misura - Tensione (μV), temperatura (°C) su Intero 16 bit e floating point 32 bit, direct o swapped Valore di sicurezza - x Temp. di funzionamento - -25..+70 °C Temp. Magazzinaggio - -30..+85 °C Dimensioni - 17.5 x 100 x 112 mm Peso - 140 g Custodia - PA6, colore nero Certificazioni - CE, UKCA
