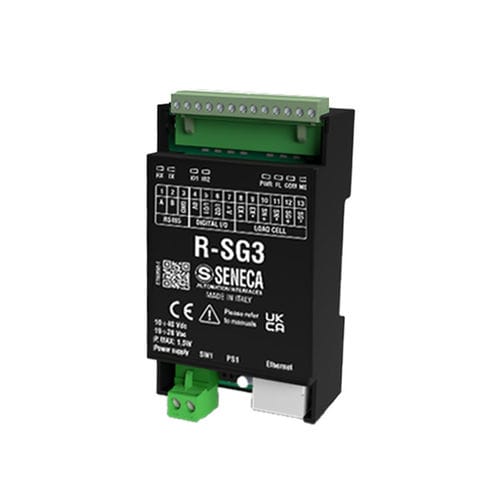

Modulo di ingresso analogico R-SG3

EthernetModbus RTUper ponti estensimetrici

R-SG3 è un convertitore compatto per celle di carico estensimetriche (strain gauge). La misura, effettuata con la tecnica a 4 o 6 fili, è disponibile tramite protocolli ModBUS RTU o ModBUS TCP-IP. La sensibilità della cella di carico varia da 1 a 64 mV/V. il modulo è configurabile web server. Forte di un ADC a 24 bit, R-SG3 si distingue per funzioni avanzate (contapezzi, reset automatico tara, allarme di soglia, firmware aggiornabile automaticamente) e gestione flessibile della misura (misure disponibili sia in intero che in floating point, misura stabilizzabile tramite filtro antirumore, risoluzione configurabile). Il modulo supporta anche le funzioni Peer-To-Peer e ModBUS Pass Through. DATI TECNICI Alimentazione - 10..40 Vdc, 19..28 Vac (@50..60 Hz) Assorbimento max - 1,5 W Isolamento - 1.500 Vac a 3 vie Classe di precisione - 0,01% Indicatori di stato - Tx trasmissione pacchetti Rx ricezione pacchetti Stato IO1 Stato IO2 Alimentazione Sovraccarico cella di carico Stato taratura di fabbrica Ethernet TRF / LNK (Transito pacchetti / connessione Ethernet) Canali di ingresso - 1 canale analogico per lettura (e alimentazione) fino a 4 (350 Ω) o 8 (1.000 Ω) celle di carico a estensimetro, connessione a 4 o 6 fili, impedenza equivalente 87 Ω 1DI calibrazione tara o soglia di peso Canali di uscita - 1DO calibrazione tara o soglia di peso Misura / Diagnostica - Sensibilità da 1 a 64 mV/V Deriva termica - 25 ppm/K Funzioni avanzate - Funzione Tara Silos Funzione Contapezzi Funzione reset tara Acquisizione tara Segnalazione pesata stabile via Modbus Filtro anti-rumore Peer-To-Peer Pass-Through Impostazioni avanzate - Firmware aggiornabile
