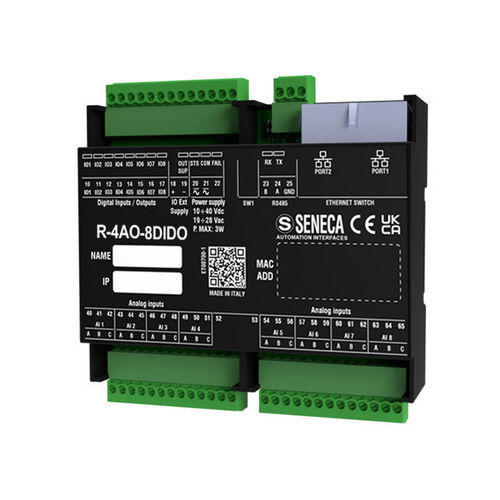

Modulo I/O digitale R-4AO-8DIDO-2-P

analogicoEthernetModbus TCP

Descrizione del prodotto: Il modulo digitale misto Profinet R-4AO-8DIDO è progettato per soddisfare le esigenze di cablaggio flessibile, spazi di installazione limitati e applicazioni ad alta densità di I/O con funzionalità di rete integrate. Con due porte Ethernet da 10/100 Mbps, questo modulo offre 4 uscite analogiche e 8 canali digitali, ciascuno configurabile individualmente come ingresso o uscita digitale. La configurazione è possibile tramite un server web con supporto HTML5 o un DIP-switch. Il modulo può essere collegato in modalità catena Ethernet con bypass di guasto, garantendo la continuità della connessione Ethernet anche in caso di guasto di un modulo. La configurazione è facilitata tramite software come softPLC CODESYS e l'ambiente di progettazione TiA Portal/Simatic Step7. Dati tecnici: - Alimentazione: 10..40 Vdc; 19..28 Vac - Consumo massimo: 5.6 W - Isolamento massimo: 1.5 kVac - Indicatori di stato: Alimentazione, stato Ingresso/Uscita, STS (indirizzo IP / DHCP), Ethernet TRF / LNK (pacchetti in transito / connessione Ethernet) - Grado di protezione: IP20 - Temperatura di funzionamento: -25..+65°C - Dimensioni (LxHxP): 106 x 90 x 32 mm - Peso: 170 g - Custodia: Materiale Pc/ABS autoestinguente UL94-V0, colore nero - Connessioni: Terminali passo 3.5mm, e doppio connettore RJ45 - Montaggio: Su guida DIN EN 60715, montaggio a parete / pannello - Programmazione: Server web integrato, DIP-switch - Funzioni speciali: Connessione a catena Ethernet doppia, bypass di guasto LAN (la connessione attiva tra le due porte Ethernet del dispositivo in caso di guasto di alimentazione) - Interfacce: 2 porte Ethernet (con funzione di bypass di guasto LAN) 100 baseT su RJ45 - 100 Mbps (TCP-IP) - Protocolli: Profinet IO - Cavo per comunicazione Ethernet tra dispositivi: CAT5 o CAT5e non schermato - Comunicazione ModBUS: Fino a 64 nodi senza ripetitore e velocità massima di 115 kbps USCITE ANALOGICHE - Numero di canali: 4 Analogici - Tipo e gamma: Tensione (±10 V) o corrente (0..20 mA) INGRESSI/USCITE DIGITALI - Numero di canali: 8 Ingressi/Uscite Digitali - Tipo e gamma: Ingressi = tensione: Soglia ON: > 11 V; Soglia OFF: < 4 V; Vmax: 24 V; Impedenza: 9 kΩ Uscite = MOSFET, PNP; tensione/corrente max.: 0.2 A ; 12..24 V - Tempi di aggiornamento per canale: 4 ms NORME - Certificazioni: CE - Norme: EN61000-6-4, EN61000-6-2, EN61010-1 Caratteristiche chiave / Specifiche tecniche: - Modulo Profinet IO con 4 uscite analogiche universali e 8 canali di ingresso/uscita digitale - Cablaggio flessibile e alta densità di I/O - Catena Ethernet con bypass di guasto - Configurazione tramite server web (HTML5) o DIP-switch - Supporta softPLC CODESYS e TiA Portal/Simatic Step7 - Alimentazione: 10..40 Vdc; 19..28 Vac - Consumo massimo: 5.6 W - Temperatura di funzionamento: -25..+65°C - Grado di protezione: IP20 - Dimensioni: 106 x 90 x 32 mm - Peso: 170 g - Custodia: Pc/ABS UL94-V0, nero - Montaggio: Guida DIN, parete o pannello - 4 uscite analogiche (±10 V o 0..20 mA) - 8 I/O digitali (configurabili individualmente) - Certificato CE, EN61000-6-4, EN61000-6-2, EN61010-1
