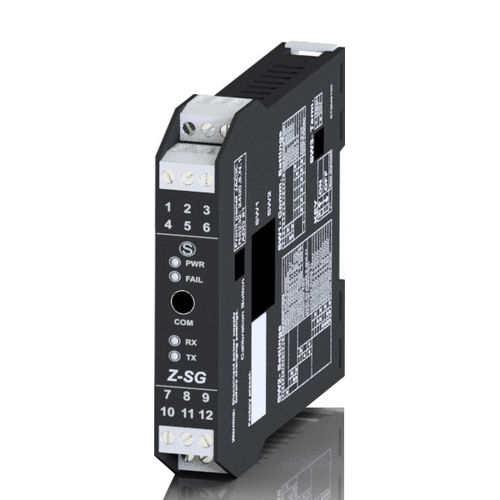

Modulo di ingresso analogico Z-SG

digitaleModbus RTURS-485

Z-SG è un convertitore per celle di carico (strain gauge). La misura, effettuata con la tecnica a 4 o 6 fili, è disponibile tramite protocollo seriale ModBUS RTU o tramite l’uscita analogica. La configurabilità della comunicazione avviene tramite DIP-switch o via software collegandosi al dispositivo tramite la porta microUSB sul pannello frontale. Z-SG è dotato di protezione contro scariche ESD fino a 4 kV. La frequenza di campionamento è impostabile da 12,53Hz a 151,71Hz, mentre la sensibilità da 1 a 64 mV/V, impostabile tramite DIP-switch per valori interi, tramite software per valori reali/ interi. Lo strain gauge può essere direttamente alimentato dallo strumento. Z-PC-DINAL2-17.5, Z-PC-DIN2-17.5 and Z-PC-DIN8-17.5 sono accessori obbligatori per le configurazioni ModBUS. Assorbimento max - 2,5 W Isolamento - 1.500 Vac a 3 vie Classe di precisione - 0,01% Indicatori di stato - Alimentazione Errore Trasmissione dati Ricezione dati Connessioni - Morsetti estraibili a vite per conduttori fino a 2,5 mm² MicroUSB su pannello frontale Interfacce - RS485 2 fili, velocità fino a 115.200 bps Protocolli supportati - ModBUS RTU slave Canali di ingresso - 1 canale analogico per lettura (e alimentazione) fino a 4 (350 Ω) o 8 (1.000 Ω) celle di carico a estensimetro, connessione a 4 o 6 fili, impedenza equivalente 87 Ω 1DI calibrazione tara o soglia di peso Canali di uscita - 1 canale analogico di ritrasmissione del peso netto in corrente (0..20, 4..20 mA) o in tensione (0..5, 0..10 V); 1DO calibrazione tara o soglia di peso Misura / Diagnostica - Sensibilità da 1 a 64 mV/V Risoluzione - 24 bit Deriva termica - 25 ppm/K
