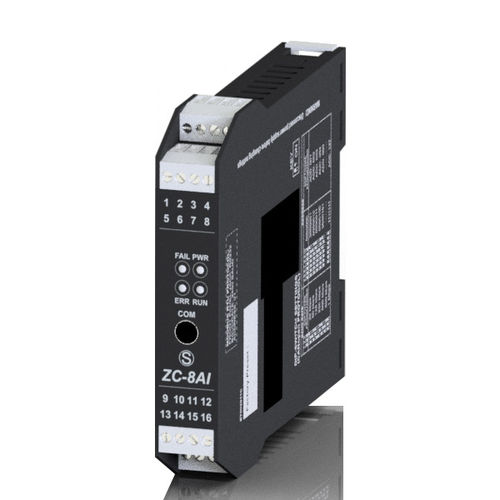

Modulo di ingresso analogico ZC-8AI

RS485per bus di campoCAN

ZC-8AI è un modulo in grado di acquisire 8 ingressi analogici isolati a coppie. Il range di corrente è 0 – 20,5 mA, quello di tensione; 0 – 10,5 V. Lo strumento prevede isolamento a 6 punti, 1500 VAC tra tutte le zone e protezione ingressi contro ESD fino a 4 kV. ZC-8AI consnte un cablaggio facilitato dell'alimenta-zione e dei collegamenti CANopen per mezzo del bus alloggiabile nella guida DIN. Prevede inoltre la possibilità di alimentare 8 sensori fino a 22mA @16.5V cad. La risoluzione (configurabile) è di 14 o 15 bit, il tempo minimo di refresh delle letture minimo 20ms e la reiezione è programmabile a 50 o 60 Hz. Comunicazione: - CANopen 401 v.2.01 Alimentazione: - 10..40 Vdc, 19..28 Vac Assorbimento max: - 5 W Isolamento: - 1,5 kVac (6 vie) Tempo di risposta conv. analogica: - 20 ms (4 canali); 40 ms (8 canali) Precisione: - 0,05% Risoluzione: - 15 bit Alimentazione trasduttori: - Fino a 8 sensori (max 22 mA) Canali: - 8 Range di tensione: - ±10 V Range di corrente: - 0..20, 4..20 mA Temperatura di esercizio: - -10..+65°C Dimensioni LxHxP: - 35x100x112 mm
