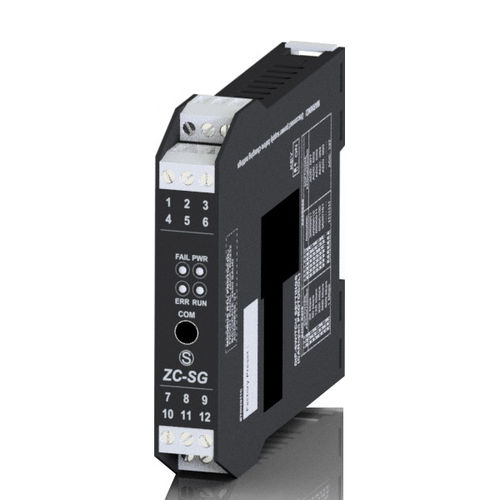

Modulo I/O digitale ZC-SG

analogicoCANopenremoto

ZC-SG è un modulo per l’acquisizione di segnale da strain gauge direttamente alimentato dallo strumento con misura radiometrica e frequenza di campionamento impostabile da 12,53 a 151,71 Hz. La sensibilità da ± 1 a ± 64 mV/V è impostabile tramite software. L’isolamento tra ingresso, alimentazione ed interfaccia CAN è pari a 1.500 Vac, la protezione ingressi contro ESD arriva fino a 4 kV, la reiezione è programmabile a 50 Hz o 60 Hz. Il cablaggio facilitato dell'alimentazione e dei collegamenti CANopen avviene per mezzo del bus alloggiabile nella guida DIN. ZC-SG consente la taratura della cella con peso campione, ma non lo richiede nel caso di sensibilità della cella nota. Comunicazione: - CANopen 401 v.2.01 Alimentazione: - 10..40 Vdc, 19..28 Vac Assorbimento max: - 1 W Isolamento: - 1,5 kVac (3 vie) Precisione: - 0,01% Risoluzione: - 24 bit Ingresso analogico cella di carico: - Tensione alimentazione 5 Vdc, impendenza min 87 Ω (350 Ω, 4 celle), connessione a 4 o 6 fili, sensibilitá da 1 a 64 mV Ingresso digitale: - Calibrazione tara / span Uscita digitale: - Pesata stabile / soglia Tempo risposta: - 7 ms Temperatura di esercizio: - -10..+65°C Dimensioni LxHxP: - 35x100x112 mm
