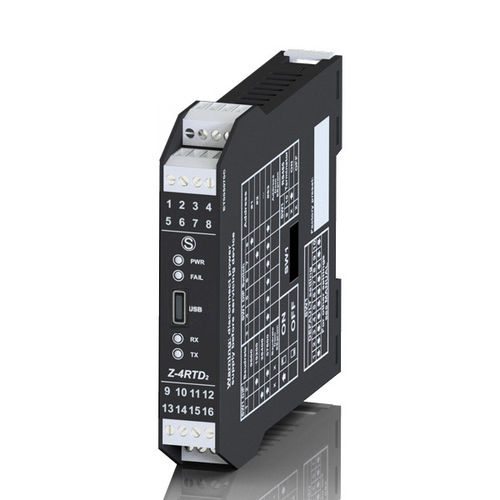

Modulo di ingresso analogico Z-4RTD2

Modbus RTUUSBRS485

Z-4RTD2 è un convertitore per termoresistenze (PT100, PT1000, PT500, Ni100 con 2, 3 o 4 fili) al platino o al nichel, con quattro canali di misura indipendenti e isolati tra loro. Il modulo è caratterizzato da un isolamento a 6 vie fino a 1.5 kV (Alimentazione // Singolo canale di ingresso (x4) // Comunicazione seriale RS485). Il cablaggio dell'alimentazione e del bus seriale tramite l'accessorio Z-PC-DINAL2-17.5 (o Z-PC-DIN2-17.5 per estensioni BUS esistente) garantisce un setup su guida DIN rapido e facilitato. Tramite la porta microUSB sul frontale è possibile configurare il dispositivo via software PC EASY Setup. I parametri di configurazione sono impostabili anche via DIP-switch. Indicatori di stato - Alimentazione Errore Trasmissione Dati Ricezione dati Temperatura di funzionamento - -20..+70°C (-20..+65°C UL) Temperatura di stoccaggio - -20..+85°C Risoluzione - 14 bit Classe di precisione - 0,05 Stabilità - 0,04% Linearità - 0.025 % Deriva termica - < 50 ppm/K Connessioni - Morsetti a vite estraibili a 4 vie, sezione max. 1.5mm, passo 3.5 mm Micro USB frontale Connettore posteriore IDC10 per barra DIN IEC EN 60715 Montaggio - Per guida 35 mm DIN 46277 Memoria Dati - EEPROM per i parametri di configurazione, tempo ritenuta 10 anni Interfacce - RS485 2 fili Micro USB Velocità - Fino a 115.200 bps Protocolli - ModBUS RTU slave Tempo di comunicazione - < 10 ms (@38.400 bps) Distanza max - Fino a 1.200 m Connettività - Max 32 nodi Programmazione - Configuratore plug&play (EASY SETUP) DIP switch Software di sistema (Z-NET4) App Android (EASY SETUP APP)
