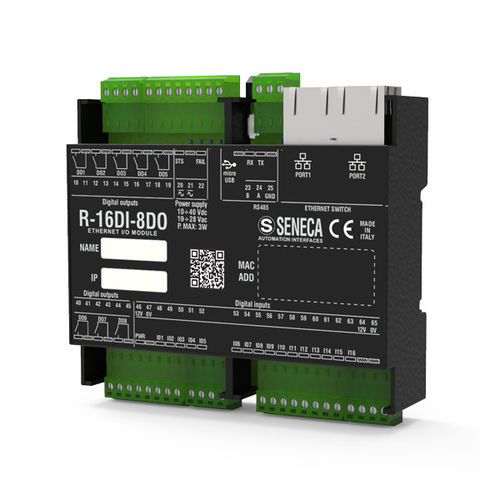

Modulo I/O ProfiNet R-16DI-8DO-P

digitaleEthernetUSB

R-16DI-8DO Profinet è un modulo digitale misto con doppia porta Ethernet 10/100 Mbps. Lo strumento è studiato per esigenze di cablaggio flessibile, spazi di installazione ridotti, applicazioni ad alta densità di I/O con networking Ethernet integrato. R-16DI-8DO Profinet conta 16 Ingressi digitali PNP/NPN e 8 uscite digitali a relè con portata massima 30 V / 1 A. Il modulo è dotato di isolamento tra ingressi, uscite e restanti circuiti in bassa tensione pari a 1.500 Vac. La configurazione può avvenire tramite software softPLC CODESYS e ambiente di progettazione TiA Portal/Simatic Step7. R-16DI-8DO Profinet supporta la comunicazione PROFINET IO e può essere connesso in modalità Ethernet daisychain con fault-bypass per assicurare la connessione Ethernet anche nel caso di guasto di un modulo della catena. DATI TECNICI Alimentazione - 10..40 Vdc; 19..28 Vac Uscita tensione ausiliaria - 12 Vdc / 40 mA Assorbimento max - 3 W Isolamento max - 1,5 kVac Indicatori di stato - Alimentazione Stato Ingressi / Uscite STS (indirizzo IP / DHCP) Comunicazione Profinet IO Grado di protezione - IP20 Temperatura di funzionamento - -25..+65°C Dimensioni (lxhxp) - 106 x 90 x 32 mm Peso - 170 g Custodia - Materiale PC / ABS autoestinguente UL94-V0, colore nero Connessioni - Morsetti passo 3,5 mm, connettore Micro USB e doppio connettore RJ45 Programmazione - CoDeSys TIA Portal Step7 GSD (General Station Description) file Funzioni speciali - Doppia connessione Ethernet Daisy Chain LAN fault bypass (connessione attiva tra le due porte Ethernet del dispositivo in caso di mancanza di alimentazione) Interfacce - Nr.2 porte Ethernet (con funzione LAN fault-bypass) 100 baseT su RJ45
