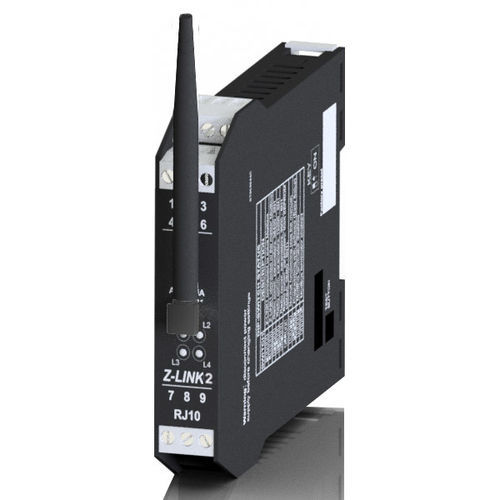

Modulo radio UHF Z-LINK2-LO

LoRa

Descrizione del prodotto: Z-LINK2 è un dispositivo radio a 869 MHz progettato per la remotizzazione radio trasparente delle comunicazioni che operano con il protocollo ModBUS RTU e sfruttano il livello fisico della tecnologia di trasmissione LoRa (Long Range). Z-LINK2 consente la comunicazione tra i moduli I/O della serie Z-PC e i dispositivi ModBUS basati su un modem radio UHF. Si caratterizza per un facile cablaggio dell'alimentazione e del bus seriale tramite il bus del binario omega CEI EN 60715. Il modulo è facilmente configurabile tramite interruttori DIP o software PC EASY SETUP. Dispone inoltre di 2 porte seriali (1 RS232, 1 RS485) e un livello di isolamento di 1.500 V tra comunicazione e alimentazione. Conforme agli standard ETSI e al protocollo di crittografia dinamica dei dati AES a 128 bit, Z-LINK2 può funzionare in modalità ponte, ripetitore e I/O remoto con connessioni punto a punto e punto a multipunto. La tecnologia LoRa consente al modem radio di raggiungere un'ampia copertura (fino a 1 km con un'antenna esterna), 25 mW di potenza di trasmissione, maggiore immunità alle interferenze e alta sensibilità. Nota: L'antenna A-GSM-MG non è un accessorio obbligatorio ma è fortemente raccomandata per una migliore qualità del segnale. Il prodotto non è compatibile con i modem radio delle generazioni precedenti. Dati tecnici: - Alimentazione: 10..40 Vdc; 19..28 Vac - Indicatori LED di stato: Alimentazione, trasmissione dati tramite bus, trasmissione dati tramite radio, test di installazione - Isolamento: 1.500 Vac - Hot swapping: Sì - Banda operativa: G3, Allegato 1, h1.7 ERC 70-03 (banda centrale 869.525MHz) - Modulazione: LoRa® (Modulazione CSS - Chirp Spread Spectrum) - Crittografia: AES 128 bit - Interfacce: N°1 RS232, N° 1 RS485 - Protocollo: ModBUS RTU, LoRa (Z-LINK2-LO, livello fisico) - Potenza di uscita (trasmettitore): 25 mW - Ricevitore (tipo): CLASSE 2 - Connessioni: Terminali a vite rimovibili a 3 vie, passo 5 mm - Connettore posteriore IDC10 per binario DIN 46277 - Connettore per antenna SMA standard frontale - Micro USB frontale - Modalità operative: Ponte, I/O remoto, Ripetitore I/O - Programmazione: EASY SETUP, Interruttore DIP - Copertura: Fino a 1.000 m in campo aperto - Dimensioni: 17,5 x 100 x 112 mm - Temperatura di esercizio: -20..+65°C - Peso: 110 g - Custodia: PA6, colore nero - Montaggio: Binario DIN 35mm IEC EN60715 in posizione verticale Informazioni di spedizione ed esportazione: - CODICE PRODOTTO: Z-LINK2-LO - PESO LORDO (kg): 0,16 - ORIGINE: IT - NC (Nomenclatura Combinata): 85176200 - ECCN: 5A991 Caratteristiche principali / Specifiche tecniche: - Radiomodem LoRa 869 MHz - Interfacce RS232 e RS485 - Supporta il protocollo ModBUS RTU - Tecnologia di trasmissione LoRa (Long Range) - Cablaggio facile tramite il bus del binario omega CEI EN 60715 - Configurabile tramite interruttori DIP o software PC EASY SETUP - Isolamento: 1.500 V tra comunicazione e alimentazione - Conforme agli standard ETSI, crittografia AES 128 bit - Modalità ponte, ripetitore e I/O remoto - Connessioni punto a punto e punto a multipunto - Copertura fino a 1 km (con antenna esterna) - Potenza di trasmissione: 25 mW - Alta immunità alle interferenze e sensibilità - Dimensioni: 17,5 x 100 x 112 mm - Temperatura di esercizio: -20..+65°C - Peso: 110 g - Montaggio su binario DIN
