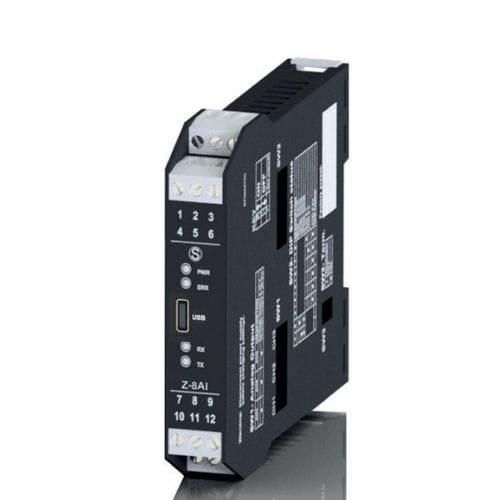

Z-8AI è un modulo di ingresso con interfaccia ModBUS RTU per 8 segnali analogici in tensione o in corrente nei range ± 2,5 Vdc, ± 10 Vdc e ± 20 mA con risoluzione a 16 bit. L’alimentazione ausiliaria del modulo può alimentare tutti e 8 i loop di corrente contemporaneamente. Tramite dip-switch è selezionabile l'ingresso in corrente con shunt interno. L'isolamento degli ingressi rispetto ai restanti circuiti in bassa tensione è di 1.500 Vac.
Alimentazione: - 10..40 Vdc, 19..28 Vac
Alimentazione ausiliaria: - Fino a 8 loop di corrente contemporaneamente
Isolamento: - 1.500 Vac tra ingressi e circuiti in bassa tensione
Input: - 8 canali in tensione o corrente
Scale di misura: - ±2,5 Vdc, ±5 Vdc, ±10 Vdc, ± 20 mA
Risoluzione: - 16 bit
Comunicazione: - RS485 a 2 fili, protocollo ModBUS RTU slave, max 64 nodi
Configurazione: - DIP switch, software
