Modulo I/O analogico R-8AI-8DIDO-2

digitaleEthernetLAN

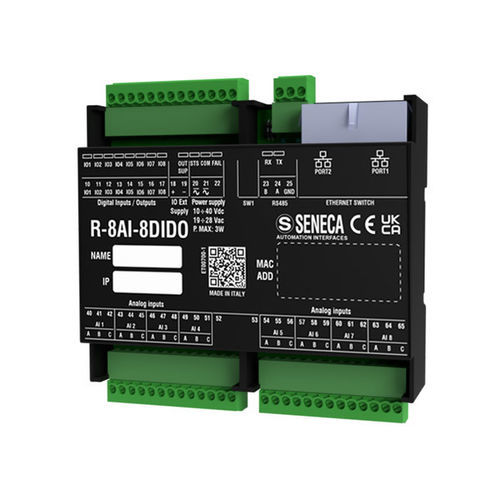

Modulo Ethernet con 8 ingressi analogici dotati di ADC a 24 bit e 8 ingressi/uscite digitali. Il modulo R-8AI-8DIDO include due porte Ethernet 10/100 Mbps che supportano la comunicazione ModBUS TCP-IP e RS485 con protocollo ModBUS RTU. Progettato per cablaggi flessibili, spazi di installazione limitati e applicazioni ad alta densità di I/O, integra la rete Ethernet. Il modulo offre 8 ingressi analogici ad alta risoluzione (24 bit) e 8 canali digitali, configurabili come ingressi o uscite. La configurazione è possibile tramite un server web con supporto HTML5 o un interruttore DIP. L'indirizzo IP, l'indirizzo MAC e la versione del firmware possono essere gestiti utilizzando lo strumento Seneca Discovery Device (SDD). Supporta la modalità a catena Ethernet con bypass di guasto, garantendo la connettività anche se un modulo fallisce. La funzione avanzata "ModBUS Passthrough" consente di reindirizzare le richieste Modbus TCP-IP a RS485, fungendo da gateway. Specifiche Tecniche: - Alimentazione: 10..40 Vdc; 19..28 Vac - Consumo Massimo: 3 W - Isolamento Massimo: 1.5 kVac - Indicatori di Stato: Alimentazione, stato Ingresso/Uscita, STS (indirizzo IP/DHCP), RX/TX (RS485), Ethernet TRF/LNK - Grado di Protezione: IP20 - Temperatura di funzionamento: -25..+65°C - Dimensioni (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Custodia: Materiale Pc/ABS autoestinguente UL94-V0, colore nero - Connessioni: Terminali passo 3,5 mm, e doppio connettore RJ45 - Montaggio: Su guida DIN EN 60715, montato a parete / pannello - Programmazione: Server web integrato, interruttore DIP - Caratteristiche Speciali: Connessione a catena Ethernet doppia, bypass di guasto LAN, Modbus Passthrough (TCP-IP a RS485), identificazione e configurazione IP/MAC/Firmware tramite strumento SDD - Interfacce: 2x porte Ethernet (bypass di guasto LAN) 100 baseT su RJ45 - 100 Mbps (TCP-IP); 1x porta RS485 su terminali M23-M24-M25 - 115.200 bps (RS485) - Protocolli: ModBUS RTU, ModBUS TCP-IP, HTTP - Cavo per comunicazione Ethernet: CAT5 o CAT5e non schermato - Comunicazione ModBUS: Fino a 64 nodi senza ripetitore, velocità massima 115 kbps Canali di Ingresso Analogico: - Numero di Canali: 8 Analogici - Tipo e Gamma: Tensione: -30 V ÷ +30 V; -150 mV ÷ +150 mV; Corrente: -24 mA ÷ +24 mA; Termocoppia: J, K, T, E, N, R, S, B, L; Termoresistenza Pt100 su AI1: -200 °C ÷ +650 °C (solo per compensazione giunzione fredda) - Risoluzione ADC: 24 bit Canali di Ingresso/Uscita Digitale: - Numero di Canali: 8 Ingressi/Uscite Digitali - Tipo e Gamma: Ingressi = tensione: Soglia ON: > 11 V; Soglia OFF: < 4 V; Vmax: 28 V; Impedenza: 9 kΩ; Uscite = MOSFET, PNP; tensione/corrente max: 0.2 A ; 9..28 V Norme: - Certificazioni: CE - Omologazioni e Norme: EN61000-6-4, EN61000-6-2, EN61010-1
