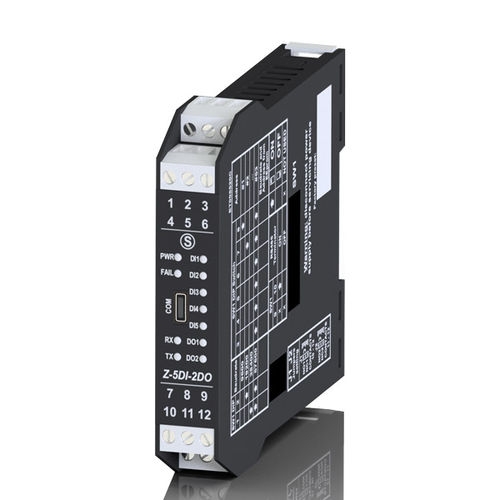

Modulo I/O digitale Z-5DI-2DO

USBModbus RTURS485

Z-5DI-2DO è un modulo digitale misto con porta frontale Micro USB di programmazione, 5 ingressi digitali di tipo Reed, Proximity, PNP, NPN, contatto (selezionabili via software), 5 totalizzatori @32bit con frequenza massima 5 kHz e conteggio impostabile in avanti o all'indietro, 2 uscite a relè SPST con portata 2 A 250 Vac di tipo NA/NC selezionabile tramite jumper. Tutti i totalizzatori sono salvati in memoria non volatile (FeRAM). Per ogni ingresso il modulo offre la misura di periodo, frequenza, TON, TOFF. Il modulo è dotato di isolamento degli ingressi 1.500 Vac rispetto ai restanti circuiti in bassa tensione e 3.000 Vac tra le uscite e i restanti circuiti in bassa tensione. Lo strumento si distingue per l’ampio range di temperatura operativa (-20..+65°C) e la flessibilità di configurazione. Z-5DI-2DO supporta la comunicazione seriale RS485 con protocollo ModBUS RTU, fino a 64 nodi senza ripetitore e velocità 115 kbps. Il cablaggio dell’alimentazione e del collegamento seriale è facilitato per mezzo di un bus alloggiabile nella guida IEC EN 60715. Alimentazione: - 10..40 Vdc, 19..28 Vac Isolamento: - 1,5 kVac (ingressi/altri circuiti), 3,75 kVac (uscite/altri circuiti) Ingressi: - 5 canali digitali reed, proximity, pnp, npn, contatto ecc. Uscite: - 2 canali digitali a relè 5 A, 250 Vac Modalità di funzionamento: - I/O slave, logiche di controllo temporizzate Protocollo: - ModBUS RTU slave
