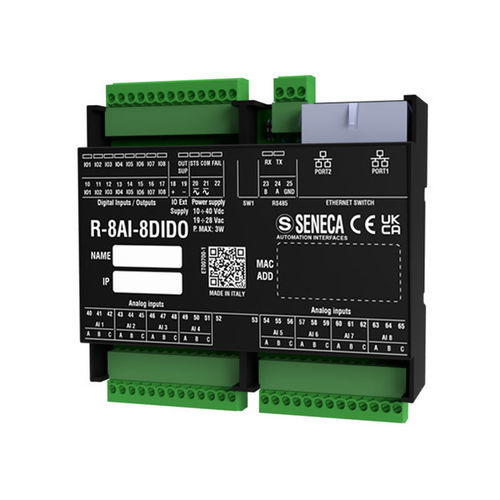

Modulo I/O analogico R-8AI-8DIDO-2

digitaleModbusEthernet

Modulo Ethernet con 8 ingressi analogici dotati di ADC a 24 bit e 8 ingressi/uscite digitali. Il modulo R-8AI-8DIDO include due porte Ethernet da 10/100 Mbps che supportano la comunicazione ModBUS TCP-IP e RS485 con protocollo ModBUS RTU. Progettato per applicazioni di cablaggio flessibile e alta densità di I/O, integra il networking Ethernet. Il modulo offre 8 ingressi analogici ad alta risoluzione e 8 canali digitali, configurabili come ingressi o uscite. La configurazione è possibile tramite un server web o un interruttore DIP. Il modulo supporta la modalità a catena Ethernet con bypass di guasto e dispone della funzione ModBUS Passthrough per la funzionalità di gateway. Specifiche Tecniche: - Alimentazione: 10..40 Vdc; 19..28 Vac - Consumo Massimo: 3 W - Isolamento Massimo: 1.5 kVac - Indicatori di Stato: Alimentazione, stato I/O, STS, RX/TX, Ethernet TRF/LNK - Grado di Protezione: IP20 - Temperatura di Funzionamento: -25..+65°C - Dimensioni: 106 x 90 x 32 mm - Peso: 170 g - Custodia: Pc/ABS, UL94-V0, nero - Connessioni: Terminali passo 3,5 mm, doppio RJ45 - Montaggio: Guida DIN EN 60715, parete/pannello - Programmazione: Server web, interruttore DIP - Caratteristiche Speciali: Catena Ethernet, bypass guasto LAN, Modbus Passthrough - Interfacce: 2x Ethernet (100 Mbps), 1x RS485 (115,2 kbps) - Protocolli: ModBUS RTU, ModBUS TCP-IP, HTTP - Cavo Ethernet: CAT5/CAT5e non schermato - Comunicazione ModBUS: Fino a 64 nodi, 115 kbps - Ingressi Analogici: 8 canali, Tensione/Corrente/Termocoppia/Pt100, ADC a 24 bit - I/O Digitali: 8 canali, configurabili, uscite MOSFET PNP - Certificazioni: CE, EN61000-6-4, EN61000-6-2, EN61010-1
