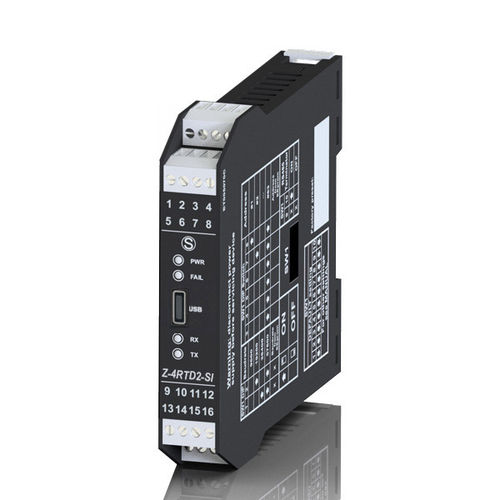

Modulo di ingresso analogico Z-4RTD2-SI

Modbus RTURS485micro USB

Z-4RTD2-SI è un convertitore con risoluzione a 24 bit per termoresistenze (Pt100, Pt500, PT1000, Ni100, Ni120, Ni1000, Cu50, Cu 100) al platino o al nichel, con quattro canali di misura indipendenti tra loro. Il modulo è caratterizzato da un isolamento a 3 vie fino a 1.5 kVac (Alimentazione // Canali di ingresso // Comunicazione seriale RS485). Il cablaggio dell'alimentazione e del bus seriale tramite l'accessorio Z-PC-DINAL2-17.5 (o Z-PC-DIN2-17.5 per estensioni BUS esistente) garantisce un setup su guida DIN rapido e facilitato. Tramite la porta microUSB sul frontale è possibile configurare il dispositivo via software PC EASY Setup. I parametri di configurazione sono impostabili anche via DIP-switch. DATI TECNICI Alimentazione - 10..40 Vdc / 19..28 Vac Assorbimento max - 0,7 W Isolamento - 1,5 kVac (a 3 vie) Indicatori di stato - Alimentazione Errore Trasmissione Dati Ricezione dati Temperatura di funzionamento - -25..+70°C Temperatura di stoccaggio - -30..+85°C Risoluzione - 24 bit Classe di precisione - 0,05 Stabilità - 0,04% Linearità - 0.025 % Deriva termica - < 50 ppm/K Connessioni - Morsetti a vite estraibili a 4 vie, sezione max. 1.5mm, passo 3.5 mm Micro USB frontale Connettore posteriore IDC10 per barra DIN IEC EN 60715 Montaggio - Per guida 35 mm DIN 46277 Memoria Dati - EEPROM per i parametri di configurazione, tempo ritenuta 10 anni Micro USB Velocità - Fino a 115.200 bps Tempo di comunicazione - < 10 ms (@38.400 bps) Distanza max - Fino a 1.200 m Connettività - Max 32 nodi Programmazione - Configuratore plug&play (EASY SETUP) Parametri programmabili - Filtro programmabile a otto livelli per la stabilizzazione della lettura; Reiezione a 50 Hz o 60 Hz
