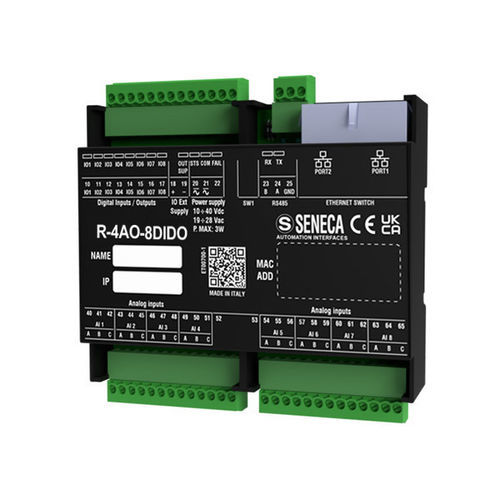

Modulo I/O analogico R-4AO-8DIDO-2

digitaleModbusEthernet

Modulo Ethernet con 4 uscite analogiche e 8 canali di ingresso/uscita digitale. Il modulo digitale misto R-4AO-8DIDO è dotato di due porte Ethernet 10/100 Mbps che supportano la comunicazione ModBUS TCP-IP e RS485 seriale con protocollo ModBUS RTU. Come tutti i modelli della serie R, è progettato per soddisfare i requisiti di cablaggio flessibile, spazio di installazione limitato e applicazioni ad alta densità di I/O, integrando una rete Ethernet. Il R-4AO-8DIDO offre 4 uscite analogiche e 8 canali digitali, ciascuno configurabile individualmente come ingresso o uscita digitale. La configurazione può essere effettuata tramite un server web con supporto HTML5 o tramite un interruttore DIP. L'indirizzo IP, l'indirizzo MAC e la versione del firmware del modulo possono essere identificati o configurati sulla LAN utilizzando lo strumento Seneca Discovery Device (SDD). Il modulo può essere collegato in modalità catena Ethernet con bypass di guasto per garantire la connettività Ethernet anche in caso di guasto di un modulo nella catena. Inoltre, il dispositivo dispone della funzione avanzata "ModBUS Passthrough", che consente al modulo di reindirizzare le richieste da Modbus TCP-IP a RS485, fungendo efficacemente da gateway. Specifiche tecniche: - Alimentazione: 10..40 Vdc; 19..28 Vac - Consumo massimo: 5.6 W - Isolamento massimo: 1.5 kVac - Indicatori di stato: Alimentazione, stato Ingresso/Uscita, STS (indirizzo IP/DHCP), RX/TX (dati RS485), Ethernet TRF/LNK - Grado di protezione: IP20 - Temperatura di funzionamento: -25..+65°C - Dimensioni (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Custodia: Materiale Pc/ABS autoestinguente UL94-V0, colore nero - Connessioni: Terminali passo 3.5 mm, doppio connettore RJ45 - Montaggio: Su guida DIN EN 60715, montaggio a parete / pannello - Programmazione: Server web integrato, interruttore DIP - Caratteristiche speciali: Connessione a catena Ethernet doppia, bypass di guasto LAN, Modbus Passthrough (TCP-IP a RS485), identificazione e configurazione IP/MAC/Firmware tramite strumento SDD - Interfacce: 2 porte Ethernet (bypass di guasto LAN) 100 baseT su RJ45 - 100 Mbps (TCP-IP); 1 porta RS485 su terminali M23-M24-M25 - 115.200 bps (RS485) - Protocolli: ModBUS RTU, ModBUS TCP-IP, HTTP - Cavo Ethernet: CAT5 o CAT5e non schermato - Comunicazione ModBUS: Fino a 64 nodi senza ripetitore, velocità massima 115 kbps Canali di uscita analogica: - Numero di canali: 4 Analogici - Tipo e gamma: Tensione (±10 V) o corrente (0..20 mA) Canali di ingresso/uscita digitale: - Numero di canali: 8 Ingressi/Uscite digitali - Tipo e gamma: Ingressi = tensione: soglia ON: > 11 V; soglia OFF: < 4 V; Vmax: 24 V; Impedenza: 9 kΩ Uscite = MOSFET, PNP; tensione/corrente max.: 0.2 A; 12..24 V Certificazioni e norme: - Certificazioni: CE - Omologazioni e norme: EN61000-6-4, EN61000-6-2, EN61010-1
