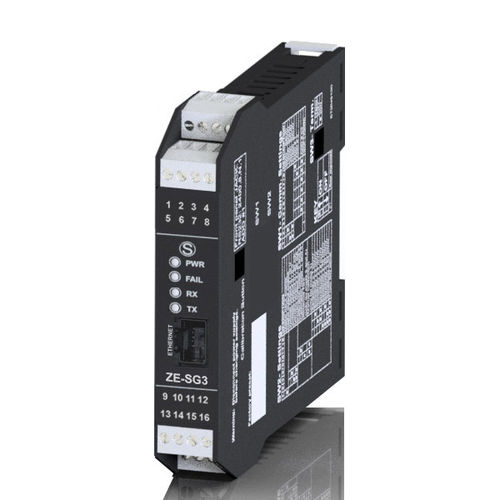

Modulo di ingresso analogico ZE-SG3

EthernetRS-485Modbus RTU

ZE-SG3 è un convertitore per celle di carico (strain gauge) completo di porta Ethernet 100 Mbit. La misura, effettuata con la tecnica a 4 o 6 fili, è disponibile tramite protocollo ModBUS TCP/IP (ethernet), seriale ModBUS RTU e tramite l’uscita analogica. Lo strain gauge può essere direttamente alimentato dallo strumento. La taratura della cella di carico è gestita tramite web server. ZE-SG3 include funzioni avanzate (contapezzi, reset automatico tara, allarme di soglia, firmware aggiornabile automaticamente) e modalità di gestione flessibile della misura (misure disponibili sia in intero che in floating point, misura stabilizzabile tramite filtro antirumore, risoluzione configurabile). DATI TECNICI Alimentazione - 10..40 Vdc, 19..28 Vac (@50..60 Hz) Assorbimento max - 2,5 W Isolamento - 1.500 Vac a 3 vie Classe di precisione - 0,01% Indicatori di stato - Alimentazione Errore Trasmissione dati Ricezione dati Attivazione I/O Digitale Sovraccarico cella di carico Canali di ingresso - 1 canale analogico per lettura (e alimentazione) fino a 4 (350 Ω) o 8 (1.000 Ω) celle di carico a estensimetro, connessione a 4 o 6 fili, impedenza equivalente 87 Ω 1DI calibrazione tara o soglia di peso Canali di uscita - 1 canale analogico di ritrasmissione del peso netto in corrente (0..20, 4..20 mA) o in tensione (0..5, 0..10 V); 1DO calibrazione tara o soglia di peso Misura / Diagnostica - Sensibilità da 1 a 64 mV/V Deriva termica - 25 ppm/K Funzioni avanzate - Acquisizione tara Segnalazione pesata stabile via Modbus Funzione Tara Silos Funzione Contapezzi Funzione reset tara Datalogging su EASY Setup Impostazioni avanzate - Uscita analogica con limiti programmabili Firmware aggiornabile
