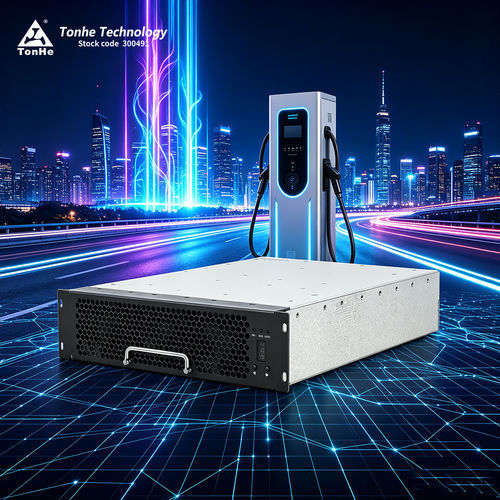

Modulo di potenza interamente SIC THWT40F10030C9EUR

ACDC

Introduzione del prodotto
Il THWT40F10030C9EUR è un modulo di ricarica DC ad alta efficienza e alta densità di potenza sviluppato da Tonhe Technology per il mercato americano, conforme allo standard UL2202.

Vantaggi del prodotto

• Ampia gamma di potenza costante in uscita: 300–1000 VDC
• Consumo in standby ultra-basso: <10 W
• Distorsione armonica totale molto bassa: ≤5%
• Ampia temperatura operativa: -40°C a +75°C
• Alta efficienza di conversione: efficienza di picco ≥97,2%
• Livello di rumore molto basso: 60 dB a pieno carico (temperatura ambiente)

Prestazioni parametriche
Modello: THWT40F10030C9EUR

• Ingresso AC:
  • Tensione di ingresso: tensione nominale 480 VAC, 3W+PE; intervallo operativo 286–533 VAC
  • Frequenza di ingresso: 60 Hz ±10%
  • Fattore di potenza in ingresso: ≥0,99
  • Protezione sovratensione ingresso: 289±3 VAC
  • Protezione sottotensione ingresso: 536±3 VAC
• Uscita DC:
  • Potenza di uscita nominale: 40 kW
  • Intervallo di tensione di uscita: 200–1000 VDC
  • Intervallo di corrente di uscita: 8–134 A
  • Intervallo di potenza costante in uscita: 300–1000 VDC
  • Efficienza di picco: ≥97,2%
  • Tempo di soft start: ≤3 s
  • Protezione cortocircuito: protezione con rollback automatico
  • Precisione di regolazione della tensione: ≤±0,5%
  • THD: ≤5%
  • Precisione di regolazione della corrente: ≤±1%
  • Sbilanciamento condivisione corrente: ≤±5%

Ambiente operativo

• Temperatura di lavoro: -40°C a +70°C
• Umidità relativa: ≤95% HR senza condensazione
• Altitudine: ≤2000 m (riduzione prestazioni oltre 2000 m)

Caratteristiche del prodotto

• Metodo di raffreddamento: raffreddamento a ventola
• Consumo in standby: <10 W
• Protocollo di comunicazione: CAN (baud rate 125 kbs, livello tensione 5 V)
• Impostazione indirizzo: display digitale, operazione con pulsanti
• Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500.000 ore

Centro di produzione
Tonhe Technology possiede le certificazioni di gestione della qualità ISO9001 e IATF16949. I processi produttivi includono linee SMT automatiche, stampa e ispezione automatica della pasta saldante, saldatura wave, linee automatiche di rivestimento protettivo, linee di aging e altre attrezzature di supporto. La capacità produttiva annua supera i 500.000 moduli di ricarica dopo più di 50 processi produttivi.

Centro di test
Tonhe Technology dispone di un laboratorio EMC certificato CNAS e DiLAC. Le attrezzature di prova includono una camera EMC semianecoica da 3 m, carichi elettronici Chroma, sorgenti AC, analizzatori di potenza Yokogawa WT1800, multimetri Fluke, camere temperatura/umidità e altri sistemi che consentono test completi dei sistemi di ricarica e prove di immunità transitoria.

Certificazioni
Certificati e conformità includono UL2202 e altre certificazioni di settore pertinenti ai moduli di ricarica destinati all'esportazione.

Imballaggio e spedizione
Le opzioni di imballaggio e spedizione coprono ordini piccoli (corriere espresso) e spedizioni di grandi dimensioni (contenitori via mare o aereo). FOB Shijiazhuang è comunemente adottato dai clienti.

FAQ (selezionate)

• Protocollo di comunicazione: CAN; baud rate CAN 125 kbs; livello CAN 5 V.
• Riempimento in gel: tutte le serie di moduli supportano il riempimento in gel.
• Installazione: il modulo può essere installato in orizzontale, su un lato o capovolto.
• Tempi di consegna: tempi standard per la produzione; i campioni possono essere disponibili a magazzino. Quantità minime ed i tempi variano in base all'ordine.
• Condizioni di pagamento: condizioni standard del produttore; negoziabili per collaborazioni a lungo termine.
• Garanzia: garanzia standard di 12 mesi dalla ricezione della spedizione.
• Assistenza post-vendita: assistenza online e on-site disponibile in base al contratto; schema di risposta 24 ore per i progetti.

Specifiche tecniche

• Modello: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potenza di uscita nominale: 40 kW
• Intervallo di tensione di uscita: 200–1000 VDC
• Intervallo di corrente di uscita: 8–134 A
• Intervallo di potenza costante: 300–1000 VDC
• Efficienza di picco: ≥97,2%
• Consumo in standby: <10 W
• THD: ≤5%
• Temperatura di esercizio: -40°C a +70°C
• Raffreddamento: raffreddamento a ventola
• Dimensioni (L×W×H): 437,5 × 300 × 84 mm (senza maniglia)
• Peso: ≤18 kg
• MTBF: 500.000 ore
