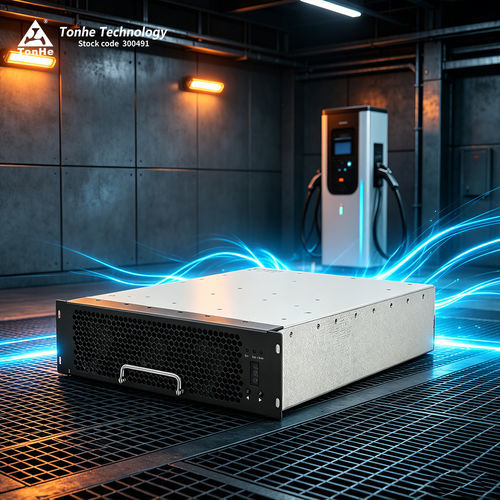

Modulo di potenza DC TH40F10030C7E-WT

Scheda prodotto

• TH40F10030C7E-WT è un modulo di ricarica DC da 40 kW di Tonhe progettato per caricabatterie EV e colonnine di ricarica.
• Tensione di uscita fino a 1000 VDC; potenza costante di 40 kW nelle gamme 300–500 VDC e 600–1000 VDC.
• Formato compatibile con il modulo da 30 kW per facilitare l'upgrade e l'iterazione.

Introduzione al prodotto
Il TH40F10030C7E-WT è un modulo di ricarica DC intelligente ad alta densità di potenza sviluppato per sistemi di ricarica EV professionali. Supporta uscita fino a 1000 VDC e fornisce 40 kW di potenza costante nelle finestre di tensione indicate. Il modulo impiega raffreddamento ad aria intelligente con modalità normale e silenziosa e consente la configurazione dei parametri e il controllo dello stato tramite bus CAN, oltre all'operazione locale tramite display e tasti.

Vantaggi del prodotto

• Due finestre di potenza costante: 300–500 VDC e 600–1000 VDC per funzionamento a 40 kW.
• Consumo in standby molto basso: <10 W.
• Bassa distorsione armonica totale: THD ≤5%.
• Ampia temperatura di esercizio: -40℃ a +75℃.
• Alta efficienza di conversione: picco ≥96%.

Prestazioni parametriche
Ingresso AC: 380 VAC trifase nominale; intervallo operativo 270–490 VAC. Frequenza 50/60 Hz ±10%. Fattore di potenza ≥0,99. Protezione sovratensione 490±10 VAC; sottotensione 270±10 VAC.

Uscita DC: potenza nominale 40 kW. Intervallo tensione di uscita 50–1000 VDC. Intervallo corrente di uscita 0,5–134 A. Potenza costante 40 kW quando la tensione di uscita è 300–500 VDC o 600–1000 VDC. Efficienza di conversione picco ≥96%. Tempo di avvio morbido 3–8 s. Cortocircuito: protezione di ritorno automatico. Precisione regolazione tensione ≤±0,5%. Precisione regolazione corrente ≤±1%. Squilibrio condivisione corrente ≤±5%. THD ≤5%.

Ambiente di funzionamento
Temperatura di lavoro: -40℃ a +75℃. Umidità relativa ≤95% (senza condensa). Altitudine ≤2000 m (derating sopra 2000 m).

Caratteristiche del prodotto

• Raffreddamento: ventola (raffreddamento ad aria intelligente, modalità normale/silenziosa).
• Consumo in standby <10 W.
• Comunicazione: bus CAN (supporto controllo CAN e impostazione parametri; velocità CAN tipica 125 kbps).
• Operazione locale: display digitale e tasti per impostazione indirizzo e visualizzazione stato.
• Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L×P×A). Peso ≤16 kg.
• MTBF: 500.000 ore. Garanzia standard: 12 mesi dalla ricezione.

Specifiche tecniche

• Modello: TH40F10030C7E-WT
• Marca: Tonhe
• Potenza di uscita DC nominale: 40 kW
• Intervallo tensione uscita DC: 50–1000 VDC
• Intervallo corrente uscita DC: 0,5–134 A
• Intervalli potenza costante: 300–500 VDC e 600–1000 VDC (40 kW)
• Efficienza di conversione picco: ≥96%
• Consumo in standby: <10 W
• THD: ≤5%
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤±1%
• Squilibrio condivisione corrente: ≤±5%
• Tempo avvio morbido: 3–8 s
• Protezione cortocircuito: ritorno automatico
• Raffreddamento: ventola (aria intelligente, modalità normale/silenziosa)
• Comunicazione: bus CAN (velocità tipica 125 kbps)
• Dimensioni (L×P×A senza maniglia): 437,5 × 300 × 84 mm
• Peso: ≤16 kg
• Temperatura di funzionamento: -40℃ a +75℃
• Umidità relativa: ≤95% (senza condensa)
• Altitudine: ≤2000 m (derating sopra 2000 m)
• MTBF: 500.000 ore
• Garanzia: 12 mesi dalla ricezione
