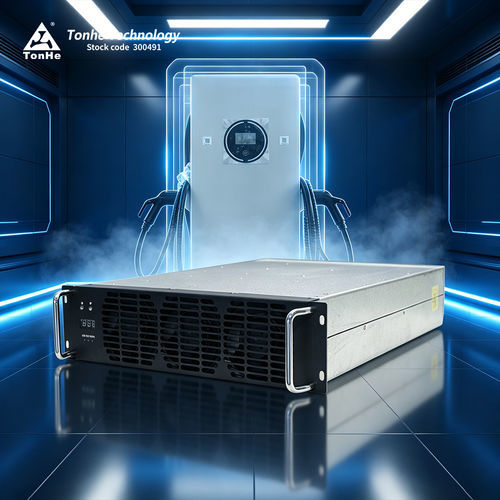

Modulo di potenza ACDC TH40F10030C9E-WT

Product Overview
TH40F10030C9E-WT (Taihang Series) è un modulo di alimentazione per ricarica EV ad alta efficienza e alta densità di potenza. Supporta ingresso trifase a quattro conduttori 270–490 Vac (trifase + PE), eroga fino a 40 kW e dispone di una gamma di uscita a potenza costante predefinita 300–1000 VDC. L'unità di monitoraggio/controllo del sistema di ricarica comunica col modulo via bus CAN per impostare parametri operativi, raccogliere telemetria e controllare lo stato di funzionamento.

Product Advantages

• Basso rumore: livello acustico a pieno carico fino a 60 dB (temperatura ambiente)
• Alta efficienza: efficienza a pieno carico >96%; efficienza di picco ≥97,2%
• Bassa potenza reattiva in standby: <12 Var
• Design DM: volume dei componenti avvolti ridotto di circa 30% per migliorare la dissipazione termica

Parametric Performance (summary)
Modello: TH40F10030C9E-WT
Ingresso AC: 380 VAC nominale (trifase, senza neutro), campo operazionale 285–475 VAC; frequenza 50 Hz; fattore di potenza ≥0,99; protezione sovratensione 490±10 VAC; protezione sottotensione 270±10 VAC.
Uscita DC: potenza nominale 40 kW; gamma tensione uscita 50–1000 VDC; gamma corrente 1–134 A; intervallo potenza costante: 300–1000 VDC @ 40 kW; efficienza di picco ≥97,2%; soft start ≤5 s; protezione contro cortocircuiti: arresto e blocco (richiede ciclo di alimentazione per ripristinare); precisione regolazione tensione ≤±0,5%; THD ≤5%; precisione regolazione corrente ≤±1%; squilibrio condivisione corrente ≤±5%.

Operating Environment
Temperatura operativa: -40°C a +70°C; umidità relativa 5%–95% (senza condensazione); altitudine ≤2000 m.

Product Features

• Raffreddamento: a ventilatore (aria forzata)
• Consumo in standby: <10 W
• Protocollo di comunicazione: CAN (125 kbps, 5 V)
• Impostazione indirizzo: display digitale e pulsanti
• Dimensioni (senza maniglia): 437,5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500.000 ore

Production Center
La produzione è conforme a ISO9001 e IATF16949. Gli impianti includono linee SMT, stampa e ispezione pasta saldante, linea di saldatura a onda, linea di verniciatura protettiva, linea di aging e attrezzature di supporto complete. La capacità produttiva annua supera i 500.000 moduli di ricarica dopo l'integrazione dei processi.

Test Center
Dotato di camera EMC semi-anechoica da 3 m e apparecchiature di prova avanzate (sorgenti AC/DC, analizzatori di potenza, camere temperatura/umidità, sistema AXOS8, laboratorio di immunità transitoria). Supporta prove emissione/immunità irradiata, surge, EFT, DIPs e test completi di sistema caricatore.

Packaging & Shipping
Ordini piccoli: spedizione porta a porta via corrieri espressi (es. FedEx, DHL, UPS). Spedizioni grandi/contenitori: via mare o aria; FOB Shijiazhuang comunemente adottato per container.

FAQ (selected)

• Protocollo di comunicazione: CAN (125 kbps, 5 V).
• Riempimento con resina: tutte le serie supportano il potting/incapsulamento con colle.
• Installazione: supporta montaggio orizzontale, verticale (in piedi sul lato) e capovolto; personalizzazione pannello frontale senza maniglia disponibile.
• Tempi di consegna: tempi standard per piccoli lotti; ordini grandi o personalizzati richiedono tempi di produzione maggiori (es.: ~35 giorni per ordini grandi/personalizzati, soggetto a programmazione officina).
• Condizioni di pagamento: TT anticipato standard per ordini singoli; condizioni negoziabili per cooperazione a lungo termine.
• Garanzia: 12 mesi standard dopo ricezione.
• Assistenza post-vendita: servizio online e on-site secondo contratto; schema di risposta 24 h disponibile.
• Certificazioni: azienda con ISO9001, IATF16949 e certificazioni prodotto (es. CE/TUV).

Technical Specifications

• Model No.: TH40F10030C9E-WT
• Brand: Tonhe
• AC Input Voltage: 380 VAC nominale (trifase), funzionamento 285–475 VAC
• AC Input Frequency: 50 Hz
• Input Power Factor: ≥0.99
• Input Overvoltage Protection: 490±10 VAC
• Input Undervoltage Protection: 270±10 VAC
• Rated DC Output Power: 40 kW
• Output Voltage Range: 50–1000 VDC
• Output Current Range: 1–134 A
• Constant Power Range: 300–1000 VDC @ 40 kW
• Peak Efficiency: ≥97.2% (carico pieno >96%)
• Soft Start Time: ≤5 s
• Short-circuit Protection: arresto e blocco; richiede ciclo di alimentazione per ripristinare
• Voltage Regulation Accuracy: ≤±0.5%
• THD: ≤5%
• Current Regulation Accuracy: ≤±1%
• Current Sharing Imbalance: ≤±5%
• Cooling Method: raffreddamento a ventilatore
• Standby Power Consumption: <10 W
• Communication Protocol: CAN (125 kbps, 5 V)
• Address Setting: display digitale e pulsanti
• Dimensions (without handle): 437,5 × 300 × 84 mm (L × W × H)
• Weight: ≤18 kg
• MTBF: 500.000 ore
