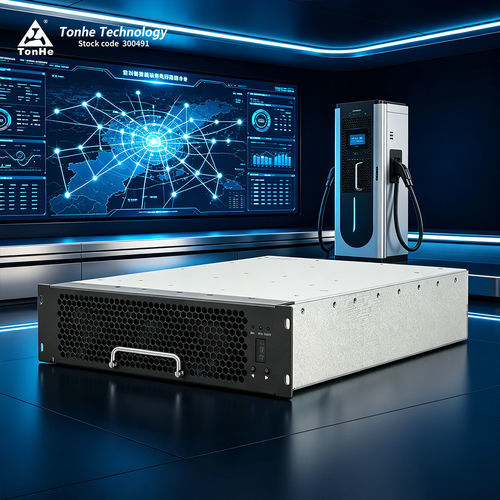

Modulo di potenza ACDC THWT40F10030C9E

Breve descrizione
Il THWT40F10030C9E è un modulo di ricarica DC da 40 kW progettato per applicazioni di ricarica VE in ambienti industriali e commerciali. Il modulo è conforme a IEC61851 e IEC60664 e può soddisfare i requisiti EMC di Classe B.

Vantaggi del prodotto

• Ampia gamma di potenza costante in uscita: 300–1000 VDC
• Consumo in standby molto basso: <10 W
• Bassa distorsione armonica totale: ≤5 %
• Ampia temperatura di esercizio: -40 °C a +75 °C
• Alta efficienza di picco: ≥97,2 %
• Livello di rumore contenuto: 60 dB a pieno carico (temperatura ambiente)

Prestazioni parametriche
Modello: THWT40F10030C9E
Ingresso AC: 400 VAC nominale, 3W+PE (intervallo 340–460 VAC); 50/60 Hz ±10 %; PF ≥0,99; protezione sovratensione 490 ±6 VAC; protezione sottotensione 270 ±6 VAC
Uscita DC: Potenza nominale 40 kW; intervallo tensione 200–1000 VDC; intervallo corrente 8–134 A; gamme potenza costante 300–500 VDC e 500–1000 VDC; efficienza di picco ≥97,2 %; soft start ≤3 s; protezione cortocircuito con autorecovery; regolazione tensione ≤±0,5 %; regolazione corrente ≤±1 %; squilibrio condivisione corrente ≤±5 %; THD ≤5 %
Ambiente: Temperatura di esercizio -40 °C a +70 °C; umidità ≤95 % UR (senza condensazione); altitudine ≤2000 m (derating oltre)
Meccanica: Dimensioni (senza maniglia) 437,5 × 300 × 84 mm (L × P × A); peso ≤18 kg; raffreddamento: ventilatore; MTBF 500.000 h
Comunicazione e controllo: CAN (125 kb/s, 5 V); display digitale e pulsanti per indirizzo/impostazioni; supporto potting (glue filling)

Capacità di produzione e test
Tonhe Technology possiede le certificazioni ISO9001 e IATF16949. La produzione include linee SMT automatiche, ispezione stampa pasta saldante, linee di saldatura a onda, sistemi di verniciatura automatici, linee di aging e processi di assemblaggio completi. La capacità annua supera i 500.000 moduli.

Certificati e imballaggio
Certificati CE e altri disponibili. Imballaggio e spedizione vengono effettuati secondo il flusso produttivo aziendale (immagini imballaggio disponibili su richiesta).

FAQ (selezionate)

• Protocollo di comunicazione: CAN, 125 kb/s, 5 V.
• Potting/encapsulamento: supportato per tutte le serie.
• Installazione: orizzontale, verticale laterale o capovolta (installazione capovolta richiede pannello frontale senza maniglia).
• Tempi di consegna: normalmente ~7 giorni per ≥10 pezzi; ordini grandi/personalizzati fino a ~35 giorni.
• Pagamento: TT anticipato standard; alternative negoziabili per collaborazioni strategiche.
• Personalizzazione: OEM/ODM disponibili (targhetta, logo, modello, colore, forma).
• Garanzia: 12 mesi standard dalla ricezione della spedizione.
• Assistenza post-vendita: servizi online e on-site; risposta 24 h per progetti in base al contratto.
• Certificazioni: ISO9001, IATF16949, CE, TUV, ecc.

Specifiche tecniche

• Modello: THWT40F10030C9E
• Brand: Tonhe Technology
• Potenza di uscita nominale: 40 kW
• Intervallo tensione uscita: 200–1000 VDC
• Intervallo corrente uscita: 8–134 A
• Intervalli potenza costante: 300–500 VDC e 500–1000 VDC
• Efficienza di conversione massima: ≥97,2 %
• Consumo standby: <10 W
• THD: ≤5 %
• Tempo soft start: ≤3 s
• Protezione corto circuito: autorecovery
• Accuratezza regolazione tensione: ≤±0,5 %
• Accuratezza regolazione corrente: ≤±1 %
• Squilibrio condivisione corrente: ≤±5 %
• Raffreddamento: ventilatore
• Comunicazione: CAN (125 kb/s, 5 V)
• Tensione ingresso AC nominale: 400 VAC, 3W+PE (340–460 VAC)
• Frequenza ingresso: 50/60 Hz ±10 %
• Fattore di potenza: ≥0,99
• Temperatura di esercizio: -40 °C a +70 °C
• Umidità relativa: ≤95 % UR (senza condensazione)
• Altitudine: ≤2000 m (derating oltre)
• Dimensioni (senza maniglia): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• MTBF: 500.000 ore
