Modulo di potenza digitale TH40F10030C8L-WT

ACDCACDC

Panoramica del prodotto

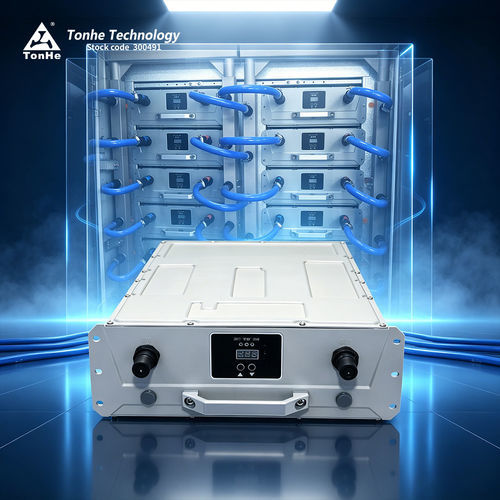

TH40F10030C8L-WT è un modulo di potenza a raffreddamento liquido prodotto da Tonhe Technology, progettato per stazioni di ricarica EV. Accetta ingresso AC trifase (323–460 Vac nominale) e fornisce fino a 40 kW in uscita DC con intervallo di uscita costante predefinito 300–1000 VDC. La comunicazione CAN consente l'integrazione con le unità di monitoraggio e controllo del caricatore.

Vantaggi principali

• Rumore di esercizio: 0 dB
• Grado di protezione: IP65
• Ampio intervallo di temperatura operativa: -40℃ a +75℃
• Vita utile prevista > 10 anni, processo con manutenzione ridotta
• Alta efficienza di conversione: picco ≥ 97%

Specifiche tecniche

• Modello: TH40F10030C8L-WT
• Potenza nominale: 40 kW
• Ingresso AC: 400 VAC nominale (3W+PE), funzionamento 270–490 VAC, 50/60 Hz ±10%
• Fattore di potenza: ≥0.99; THD ≤ ±5%
• Uscita DC: 300–1000 VDC, corrente 0,5–133,3 A; intervallo potenza costante 300–1000 VDC
• Efficienza picco ≥97%; soft start ≤3 s; regolazione tensione ≤ ±0,5%; regolazione corrente ≤ ±1%; squilibrio condivisione corrente ≤ ±5%
• Protezioni: sovra/sotto tensione ingresso, cortocircuito con ripristino automatico
• Metodo di raffreddamento: raffreddamento liquido; consumo standby <10 W
• Comunicazione: CAN (125 kbs, 5 V); impostazione indirizzo via display digitale e pulsanti
• Dimensioni (senza maniglia): 460×300×120 mm (P×L×A); peso ≤35 kg; MTBF 500.000 h

Installazione e comunicazione
Supporta installazione orizzontale, verticale su lato o capovolta. Il bus CAN consente impostazione parametri, telemetria e controllo stato. Personalizzazioni del pannello frontale disponibili per installazioni alternative.

Ambiente e affidabilità
Temperatura operativa -40℃ a +75℃; umidità relativa ≤95% senza condensa; altitudine ≤2000 m (derating oltre). Custodia IP65 adatta per installazioni esterne o in ambienti severi. MTBF e vita progettati per installazioni commerciali a lungo termine.

Produzione e centro test
Tonhe Technology è certificata ISO9001 e IATF16949. La produzione include linee SMT automatiche, saldatura wave, linea di verniciatura protettiva, rilevamento aging e controlli completi. Il centro test dispone di camera EMC semi-anechoica certificata CNAS, carichi Chroma, analizzatore Yokogawa e camere temperatura/umidità per validazioni complete.

Certificazioni e garanzia
Certificazioni: ISO9001, IATF16949, CE e TUV per moduli di ricarica e caricatori. Garanzia standard: 12 mesi dalla spedizione.

Imballaggio e spedizione
Imballato per trasporto protetto. Piccoli ordini via corriere espresso; grandi ordini via container mare/aereo. Opzioni di imballaggio personalizzate disponibili per progetti.

FAQ (selezionate)

• Qual è il protocollo di comunicazione? CAN, 125 kbs, 5 V.
• I moduli supportano l'incapsulamento con resina? Sì, tutte le serie supportano il riempimento con colle/resine.
• Quali metodi di installazione sono supportati? Orizzontale, su lato o capovolto; personalizzazione pannello frontale possibile.
• Tempi di consegna tipici? Circa 7 giorni per ≥10 unità; ordini grandi o personalizzati richiedono coordinazione più lunga (es. ~35 giorni).
• Durata garanzia? 12 mesi standard dopo ricezione.
• Assistenza post-vendita? Supporto online e on-site secondo contratto; schema di risposta 24 h per progetti.
