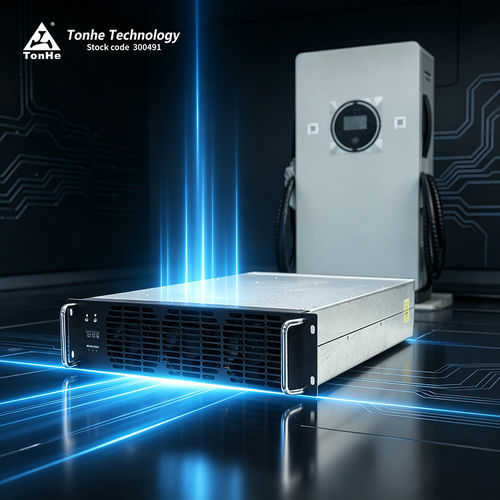

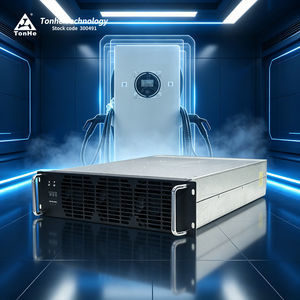

Modulo di potenza interamente SIC TH40F10030C9E-WT

ACDC

Introduzione del prodotto

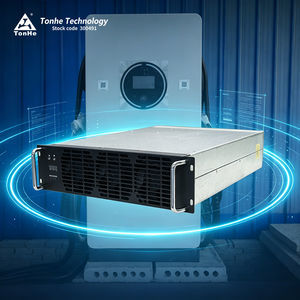

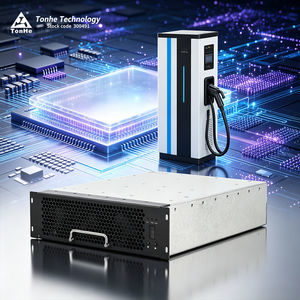

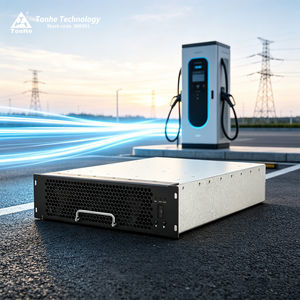

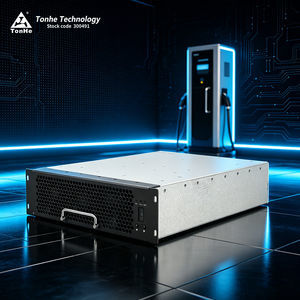

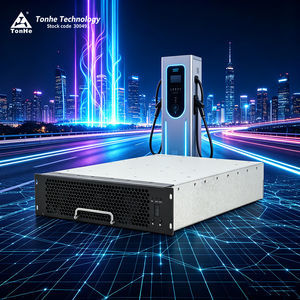

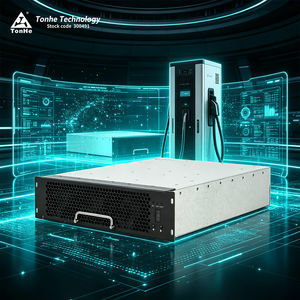

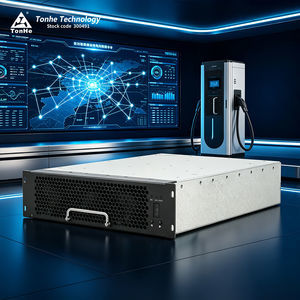

TH40F10030C9E-WT è un modulo di potenza progettato per colonnine di ricarica EV, compatibile con ingresso trifase 270–490 Vac (tre fasi + PE). Fornisce fino a 40 kW con intervallo di uscita a potenza costante predefinito 300–1000 VDC (regolabile 50–1000 VDC). L'unità di controllo della stazione di ricarica comunica con il modulo via CAN per impostare parametri, raccogliere dati operativi e controllare lo stato.

Vantaggi del prodotto

• Basse emissioni acustiche: rumore a pieno carico ≈60 dB (a temperatura ambiente)
• Alta efficienza: efficienza a pieno carico >96%; efficienza di picco ≥97,2%
• Bassa potenza reattiva in standby: <12 Var
• Design DM: volume dei componenti avvolti ridotto di ~30% per miglior dissipazione termica

Prestazioni parametriche (voci chiave)
Modello: TH40F10030C9E-WT
Ingresso AC - Tensione nominale: 380 VAC (trifase), intervallo operativo 285–475 VAC
Ingresso AC - Frequenza: 50 Hz
Ingresso AC - Fattore di potenza: ≥0,99
Ingresso AC - Protezione sovratensione: 490 ± 10 VAC
Ingresso AC - Protezione sottotensione: 270 ± 10 VAC
Uscita DC - Potenza nominale: 40 kW
Uscita DC - Intervallo di tensione: 50–1000 VDC (intervallo potenza costante predefinito 300–1000 VDC a 40 kW)
Uscita DC - Intervallo di corrente: 1–134 A
Efficienza di picco: ≥97,2%
Tempo di soft start: ≤5 s
Protezione corto circuito: arresto e blocco; richiede ciclo di alimentazione per ripristinare
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%

Ambiente operativo
Temperatura operativa: -40°C a +70°C
Umidità relativa: 5%–95% UR (senza condensa)
Altitudine: ≤2000 m

Caratteristiche del prodotto

• Metodo di raffreddamento: raffreddamento a ventola
• Consumo standby: <10 W
• Protocollo di comunicazione: bus CAN
• Impostazione indirizzo / IU: display digitale e tasti
• Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500.000 ore

Capacità di produzione e test
La produzione supporta assemblaggio SMT automatizzato, stampa e ispezione pasta saldante, saldatura wave, spruzzatura protettiva e linee di invecchiamento. Le capacità di test includono laboratorio EMC, camera semi-anechoica 3 m per EMC e strumentazione elettrica completa per la validazione di caricatori e moduli di potenza.

Certificazioni
ISO9001, IATF16949, CE, TUV

Specifiche tecniche

• Modello: TH40F10030C9E-WT
• Brand: Tonhe
• Potenza di uscita nominale: 40 kW
• Intervallo potenza costante: 300–1000 VDC (40 kW costanti in questo intervallo)
• Intervallo tensione di uscita: 50–1000 VDC
• Intervallo corrente di uscita: 1–134 A
• Efficienza di picco: ≥97,2%
• Efficienza a pieno carico: >96%
• Tensione di ingresso: 380 VAC nominale (trifase), intervallo operativo 285–475 VAC
• Frequenza di ingresso: 50 Hz
• Fattore di potenza ingresso: ≥0,99
• Protezione sovratensione ingresso: 490 ± 10 VAC
• Protezione sottotensione ingresso: 270 ± 10 VAC
• Tempo soft start: ≤5 s
• Comportamento corto circuito: arresto e blocco, richiede ciclo di alimentazione per resettare
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• THD: ≤5%
• Raffreddamento: raffreddamento a ventola
• Consumo in standby: <10 W
• Comunicazione: bus CAN
• Interfaccia indirizzo / IU: display digitale + tasti
• Dimensioni (L×W×H): 437,5 × 300 × 84 mm (senza maniglia)
• Peso: ≤18 kg
• MTBF: 500.000 ore
• Temperatura operativa: -40°C a +70°C
• Umidità relativa: 5%–95% UR (senza condensa)
• Altitudine: ≤2000 m
