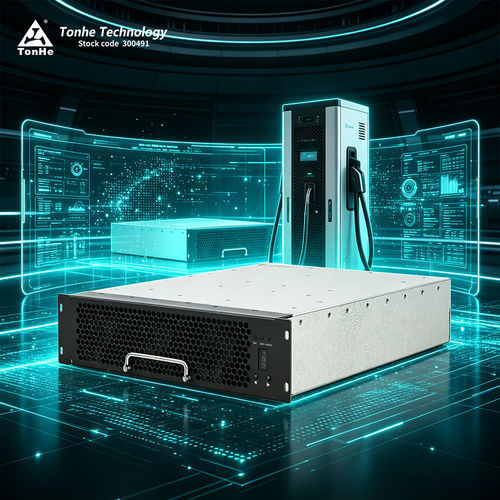

Modulo di carico VE THWT40F10030C9E

DC

Breve descrizione del prodotto
THWT40F10030C9E è un modulo di ricarica DC ad alta efficienza e alta densità di potenza sviluppato da Tonhe Technology per il mercato europeo. Il modulo è conforme a IEC 61851 e IEC 60664 e può soddisfare i requisiti EMC di classe B.

Introduzione al prodotto
THWT40F10030C9E supporta ampie gamme di ingresso e uscita ed è ottimizzato per applicazioni di ricarica rapida DC che richiedono ingombro ridotto e alta efficienza di conversione. Integra protezioni e interfacce di controllo digitale per l'integrazione a livello di sistema.

Vantaggi del prodotto

• Ampio intervallo di potenza costante in uscita: 300–1000 VDC
• Consumo in standby molto basso: <10 W
• Bassa distorsione armonica totale (THD): ≤5%
• Ampio intervallo di temperatura di esercizio: -40 °C a +70 °C (specifica)
• Alta efficienza di conversione: efficienza di picco ≥97,2%
• Basso livello di rumore: ≈60 dB a pieno carico (temperatura ambiente)

Prestazioni parametriche
Modello: THWT40F10030C9E
Ingresso AC: 400 VAC nominale, 3W+PE; intervallo operativo 340–460 VAC; frequenza 50/60 Hz ±10%; fattore di potenza ≥0,99; protezione sovratensione 490±6 VAC; protezione sottotensione 270±6 VAC.
Uscita DC: Potenza nominale 40 kW; intervallo tensione uscita 200–1000 VDC; intervallo corrente uscita 8–134 A; zone di potenza costante 300–500 VDC e 500–1000 VDC; efficienza di picco ≥97,2%; soft start ≤3 s; cortocircuito: protezione di autoripristino; regolazione tensione ≤±0,5%; THD ≤5%; regolazione corrente ≤±1%; squilibrio condivisione corrente ≤±5%.

Ambiente operativo
Temperatura di esercizio: -40 °C a +70 °C; umidità relativa ≤95% RH (senza condensazione); altitudine ≤2000 m (derating oltre 2000 m).

Caratteristiche del prodotto

• Metodo di raffreddamento: raffreddamento a ventola
• Consumo in standby: <10 W
• Protocollo di comunicazione: CAN (baud rate moduli: 125 kb/s; livello CAN: 5 V)
• Impostazione indirizzo/controllo: display digitale e pulsanti
• Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L × P × A)
• Peso: ≤18 kg
• MTBF: 500.000 ore

Centro di produzione
Tonhe Technology dispone di sistemi qualità certificati (ISO9001, IATF16949) e linee produttive avanzate tra cui SMT automatizzato, stampa e ispezione pasta saldante, linee di saldatura a onda, linee di rivestimento protettivo e banchi di invecchiamento per la produzione in serie di moduli.

Centro test
Capacità di prova EMC di primo livello con camera semi‑anechoica da 3 m e strumenti di test avanzati (carichi elettronici, sorgenti AC, analizzatori di potenza, camere climatiche, sistemi di prova transienti/immunità) per la convalida completa di caricabatterie e moduli.

Specifiche tecniche

• Modello: THWT40F10030C9E
• Marca: Tonhe Technology
• Potenza nominale: 40 kW
• Intervallo tensione uscita: 200–1000 VDC
• Intervallo corrente uscita: 8–134 A
• Intervalli potenza costante: 300–500 VDC; 500–1000 VDC
• Efficienza di picco: ≥97,2%
• Consumo in standby: <10 W
• THD: ≤5%
• Regolazione tensione: ≤±0,5%
• Regolazione corrente: ≤±1%
• Squilibrio condivisione corrente: ≤±5%
• Raffreddamento: ventola
• Comunicazione: CAN (125 kb/s, 5 V)
• Temperatura esercizio: -40 °C a +70 °C
• Umidità relativa: ≤95% RH (senza condensazione)
• Altitudine: ≤2000 m (derating oltre)
• Dimensioni (senza maniglia): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• MTBF: 500.000 ore
