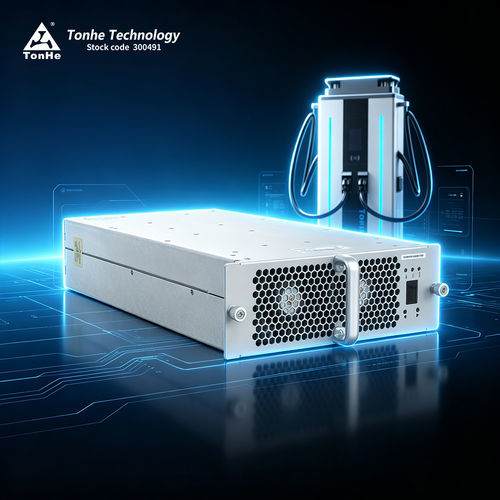

Modulo di potenza digitale TH40F10030C8E-WT

ACACDCDC

Riepilogo prodotto
TH40F10030C8E-WT è un modulo di potenza ad alta densità progettato per stazioni di ricarica veicoli elettrici. Supporta ingresso trifase 3W+PE 270–490 VAC e potenza nominale massima di 40 kW. Intervalli di uscita a potenza costante predefiniti: 300–500 VDC e 600–1000 VDC.

Introduzione
Il modulo fornisce uscita DC flessibile da 50 a 1000 VDC e gamma di corrente 0,5–134 A. Integra conversione di potenza, protezioni e comunicazione per integrazione nelle colonnine di ricarica e infrastrutture commerciali.

Vantaggi del prodotto

• Conforme alla dimensione tre-unificata di State Grid; ampie finestre di potenza costante: 300–500 VDC e 600–1000 VDC
• Basso consumo reattivo in standby: ≤10 Var
• Bassa distorsione armonica totale (THD): ≤5%

Prestazioni parametriche (sintesi)
Modello: TH40F10030C8E-WT
Ingresso AC: 380 VAC nominale, 3W+PE; intervallo operativo 270–490 VAC
Frequenza AC: 50/60 Hz ±10%
Fattore di potenza in ingresso: ≥0,99
Protezione sovratensione AC: 487±10 VAC
Protezione sotto tensione AC: 270±10 VAC
Potenza di uscita DC nominale: 40 kW
Gamma tensione uscita DC: 50–1000 VDC
Gamma corrente uscita DC: 0,5–134 A
Intervalli potenza costante: 300–500 VDC; 600–1000 VDC
Efficienza di picco: ≥96%
Tempo soft start: 3–8 s
Protezione corto circuito: autoripristino
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%
Temperatura operativa: -30℃ a +70℃
Umidità relativa: 5%–95% RH (senza condensazione)
Altitudine: ≤2000 m (derating oltre 2000 m)
Raffreddamento: raffreddamento a ventola
Consumo in standby: ≤10 W
Comunicazione: CAN (125 kbps, 5 V)
Impostazione indirizzo: display digitale e pulsanti
Dimensioni modulo (senza maniglia): 460 × 218 × 84 mm (L × P × A)
Peso: ≤15 kg
MTBF: 500.000 ore

Centro di produzione
La produzione è conforme a ISO9001 e IATF16949. Impianti: linee SMT automatiche, stampa e ispezione pasta saldante, linea di saldatura a onda, linea di verniciatura protettiva e linee di invecchiamento. Capacità annua superiore a 500.000 moduli dopo processo completo.

Centro test
I test sono eseguiti in laboratorio EMC certificato CNAS e DiLAC, con camera semianecoica da 3 m, sorgente AC e carico Chroma, analizzatore di potenza Yokogawa WT1800, multimetri di precisione, camere temperatura/umidità, sistema AXOS8 per surge/EFT/DIP e attrezzature per immunità transitoria.

Certificati & Esportazione
Certificazioni rilevanti: CE, TUV; sistemi di qualità certificati. Prodotti esportati in diversi paesi e regioni.

Imballaggio & Spedizione
Ordini piccoli spediti normalmente tramite corriere internazionale; spedizioni grandi via container marittimo o aereo. FOB Shijiazhuang impiegato frequentemente per container.

FAQ (selezionate)

• D1: Quale protocollo di comunicazione? R: CAN; baud rate 125 kbps; livello 5 V.
• D2: Supporto potting/incapsulamento con resina? R: Sì, tutta la serie supporta il riempimento con resina.
• D3: Orientamenti di installazione ammessi? R: Orizzontale, su fianco o capovolto; installazione capovolta può richiedere personalizzazione del pannello frontale.
• D4: Modalità di spedizione? R: Piccoli ordini per corriere (door-to-door); ordini grandi per container marittimo o aereo.
• D5: Tempi di consegna? R: Dipendono dalla quantità; tempi brevi per articoli standard (es.: ~7 giorni per alcune piccole quantità); ordini grandi/personalizzati da concordare.
• D6: Termini di pagamento? R: Standard 100% TT anticipato; negoziabile per collaborazioni a lungo termine.
• D7: Opzioni di personalizzazione? R: OEM/ODM disponibili: targhetta, logo, numero di modello, colore e forma personalizzabili.
• D8: Durata garanzia? R: 12 mesi dalla ricezione.
• D9: Assistenza post-vendita? R: Supporto online e on-site secondo contratto; schema di risposta 24 ore per esigenze di progetto.

Specifiche tecniche

• Modello: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Ingresso AC: 380 VAC nominale, 3W+PE; 270–490 VAC operativo
• Frequenza AC: 50/60 Hz ±10%
• Fattore di potenza: ≥0,99
• Protezione sovratensione: 487±10 VAC
• Protezione sottotensione: 270±10 VAC
• Potenza DC nominale: 40 kW
• Tensione di uscita: 50–1000 VDC
• Corrente di uscita: 0,5–134 A
• Intervalli potenza costante: 300–500 VDC; 600–1000 VDC
• Efficienza picco: ≥96%
• Avviamento morbido: 3–8 s
• Protezione corto circuito: autoripristino
• Regolazione tensione: ≤±0,5%
• THD: ≤5%
• Regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Temperatura operativa: -30℃ a +70℃
• Umidità relativa: 5%–95% RH, senza condensazione
• Altitudine: ≤2000 m (derating oltre)
• Raffreddamento: ventola
• Consumo standby: ≤10 W
• Comunicazione: CAN (125 kbps, 5 V)
• Impostazione indirizzo: schermo digitale, pulsanti
• Dimensioni (senza maniglia): 460 × 218 × 84 mm (L × P × A)
• Peso: ≤15 kg
• MTBF: 500.000 ore
