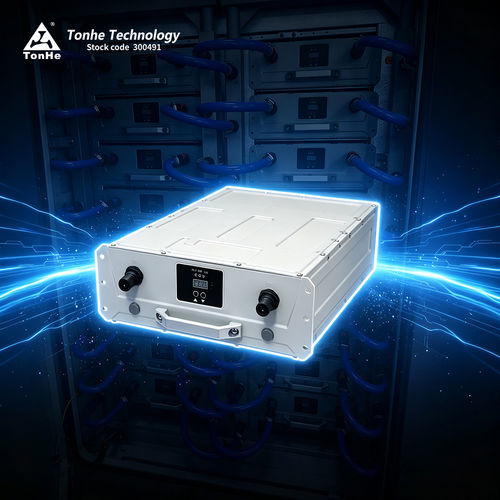

Modulo di potenza interamente SIC TH40F10030C8L-WT

ACDC

Introduzione del prodotto
TH40F10030C8L-WT è un modulo di potenza a raffreddamento liquido sviluppato da Tonhe per stazioni di ricarica per veicoli elettrici. Fornisce una potenza nominale in uscita di 40 kW, offre un ampio intervallo di tensione in DC e supporta la comunicazione CAN bus con l'unità di monitoraggio/controllo per impostazione parametri, telemetria e controllo di stato.

Vantaggi del prodotto

• Rumore di funzionamento: 0 dB
• Grado di protezione: IP65
• Ampia temperatura di esercizio: -40℃ a +75℃
• Vida utile > 10 anni, senza manutenzione di processo
• Alta efficienza di conversione: efficienza di picco ≥ 97%

Prestazioni parametriche (sintesi)
Modello: TH40F10030C8L-WT

Ingresso AC
Tensione nominale: 400 VAC, trifase + PE; intervallo operativo: 270–490 VAC
Frequenza di ingresso: 50/60 Hz ±10%
Fattore di potenza: ≥0.99
Sovratensione di ingresso: 490±10 VAC
Sottotensione di ingresso: 270±10 VAC
THD: ≤±5%

Uscita DC
Potenza nominale in uscita: 40 kW
Intervallo tensione in uscita: 300–1000 VDC
Intervallo corrente in uscita: 0,5–133,3 A
Intervallo potenza costante: 300–1000 VDC
Efficienza di picco: ≥97%
Tempo soft-start: ≤3 s
Precisione regolazione tensione: ≤±0,5%
Protezione cortocircuito: protezione con rollback automatico
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%

Ambiente di esercizio
Temperatura di esercizio: -40℃ a +75℃
Umidità relativa: ≤95% (senza condensa)
Altitudine: ≤2000 m (derating oltre 2000 m)

Caratteristiche del prodotto
Metodo di raffreddamento: Raffreddamento a liquido
Consumo in standby: <10 W
Protocollo di comunicazione: CAN (125 kbps, livello 5 V)
Impostazione indirizzo: Display digitale e pulsanti
Dimensioni (senza maniglia): 460 × 300 × 120 mm (P × L × A)
Peso: ≤35 kg
MTBF: 500.000 ore

Produzione e banchi di prova (sintesi)
Il produttore Tonhe utilizza linee SMT automatizzate e supporta la produzione di massa dei moduli di ricarica. Il centro di test include laboratorio EMC e attrezzature ambientali/di prova (emissione/immunità irradiata, camera temperatura & umidità, carichi AC/DC, analizzatori di potenza).

FAQ (selezionate)

• Quale protocollo di comunicazione viene utilizzato? CAN con velocità 125 kbps e livello di tensione 5 V.
• I moduli supportano l'incapsulamento (potting)? Sì, tutte le serie lo supportano.
• Orientamenti di installazione supportati: orizzontale, verticale laterale o capovolto (opzione pannello frontale speciale per installazione invertita disponibile).
• Garanzia: Garanzia standard 12 mesi dalla ricezione della spedizione.

Specifiche tecniche

• Modello: TH40F10030C8L-WT
• Marca: Tonhe
• Potenza nominale in uscita: 40 kW
• Tensione ingresso AC nominale: 400 VAC (3W + PE); intervallo 270–490 VAC
• Frequenza di ingresso: 50/60 Hz ±10%
• Fattore di potenza: ≥0.99
• Sovratensione ingresso: 490±10 VAC
• Sottotensione ingresso: 270±10 VAC
• THD: ≤±5%
• Intervallo tensione uscita: 300–1000 VDC
• Intervallo corrente uscita: 0,5–133,3 A
• Intervallo potenza costante: 300–1000 VDC
• Efficienza di picco: ≥97%
• Tempo soft-start: ≤3 s
• Precisione regolazione tensione: ≤±0,5%
• Protezione cortocircuito: protezione con rollback automatico
• Precisione regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Raffreddamento: Raffreddamento a liquido
• Consumo in standby: <10 W
• Comunicazione: CAN (CAN bus)
• Impostazione indirizzo: Display digitale e pulsanti
• Temperatura di esercizio: -40℃ a +75℃
• Umidità relativa: ≤95% (senza condensa)
• Altitudine: ≤2000 m (derating oltre 2000 m)
• Grado di protezione: IP65
• Dimensioni (senza maniglia): 460 × 300 × 120 mm (P × L × A)
• Peso: ≤35 kg
• MTBF: 500.000 ore
• Rumore di funzionamento: 0 dB
• Vita utile: >10 anni
