Modulo di potenza digitale TH40F10030C8L-WT

DCAC

Introduzione del prodotto

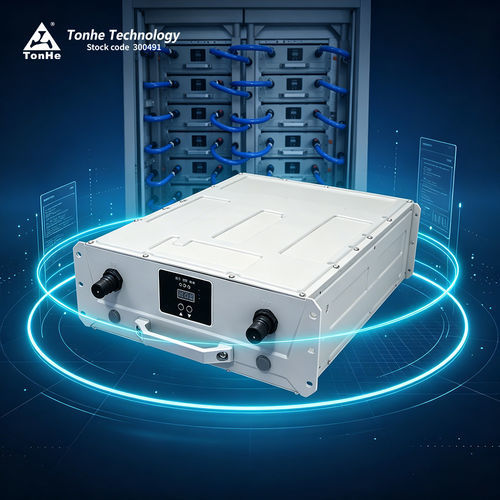

TH40F10030C8L-WT è un modulo di alimentazione a raffreddamento liquido di Tonhe progettato per stazioni di ricarica per veicoli elettrici (VE). Supporta ingresso trifase a quattro conduttori (trifase + PE) nell'intervallo 323–460 VAC; ingresso nominale 400 VAC. Potenza di uscita DC nominale 40 kW con intervallo di tensione a potenza costante 300–1000 VDC. L'unità di controllo/monitoraggio della stazione comunica con il modulo tramite CAN per impostazione parametri, telemetria e controllo operativo.

Vantaggi principali

• Rumore di funzionamento: 0 dB
• Grado di protezione: IP65
• Ampia temperatura di esercizio: -40 °C a +75 °C
• Durata prevista >10 anni, progettazione a bassa manutenzione
• Efficienza di picco ≥97%

Prestazioni parametriche
Modello: TH40F10030C8L-WT
Potenza di uscita DC nominale: 40 kW
Intervallo tensione uscita DC: 300–1000 VDC
Intervallo corrente uscita DC: 0,5–133,3 A
Intervallo potenza costante: 300–1000 VDC
Efficienza di picco: ≥97%
Tempo soft start: ≤3 s
Precisione regolazione tensione: ≤±0,5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%
Protezione cortocircuito: protezione di rollback automatico

Ingresso AC
Tensione nominale: 400 VAC (3W+PE); intervallo 270–490 VAC
Frequenza ingresso: 50/60 Hz ±10%
Fattore di potenza ingresso: ≥0,99
Protezione sovratensione ingresso: 490 ±10 VAC
Protezione sottotensione ingresso: 270 ±10 VAC
THD: ≤±5%

Ambiente operativo
Temperatura di esercizio: -40 °C a +75 °C
Umidità relativa: ≤95% senza condensazione
Quota: ≤2000 m (derating oltre 2000 m)

Caratteristiche del prodotto

• Metodo di raffreddamento: raffreddamento liquido
• Grado di protezione: IP65
• Consumo in standby: <10 W
• Protocollo di comunicazione: CAN (125 kbs, 5 V)
• Impostazione indirizzo: display digitale e pulsanti
• Dimensioni (Prof×Lar×Alt, senza maniglia): 460×300×120 mm
• Peso: ≤35 kg
• MTBF: 500.000 ore

Produzione e test
Produzione su linee SMT e di assemblaggio automatizzate con processi di rivestimento protettivo e invecchiamento. Verifiche comprendenti test EMC di emissione/immunità e prove ambientali e elettriche in laboratorio qualificato.

Imballaggio e spedizione
Imballaggio idoneo per trasporto protetto. Ordini piccoli spediti door-to-door con corriere; ordini grandi via mare/aereo in container. Termini logistici (es. FOB) negoziabili.

FAQ (sintesi)

• Comunicazione: CAN, 125 kbs, 5 V
• Potting: la serie supporta potting su richiesta
• Metodo di installazione: orizzontale, laterale o invertito (installazione invertita può richiedere pannello frontale personalizzato)
• Tempi di consegna: vendita diretta di fabbrica; tipici ~7 giorni per piccole quantità (~10 unità), tempi maggiori per grandi serie o personalizzazioni (~35 giorni secondo coordinamento)
• Pagamento: TT anticipato (condizioni negoziabili per collaborazione a lungo termine)
• Personalizzazione: opzioni OEM/ODM (targa, colore, forma)
• Garanzia: 12 mesi dalla consegna

Caratteristiche / Specifiche tecniche

• Modello: TH40F10030C8L-WT
• Marca: Tonhe
• Grado di protezione: IP65
• Potenza DC nominale: 40 kW
• Intervallo tensione DC: 300–1000 VDC
• Intervallo corrente DC: 0,5–133,3 A
• Tensione ingresso AC nominale: 400 VAC (3W+PE); intervallo 270–490 VAC
• Frequenza ingresso: 50/60 Hz ±10%
• Fattore di potenza: ≥0,99
• THD: ≤±5%
• Efficienza di picco: ≥97%
• Soft start: ≤3 s
• Regolazione tensione: ≤±0,5%
• Regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Raffreddamento: liquido
• Consumo standby: <10 W
• Comunicazione: CAN (125 kbs, 5 V)
• Dimensioni: 460×300×120 mm (senza maniglia)
• Peso: ≤35 kg
• MTBF: 500.000 ore
• Durata prevista: >10 anni
