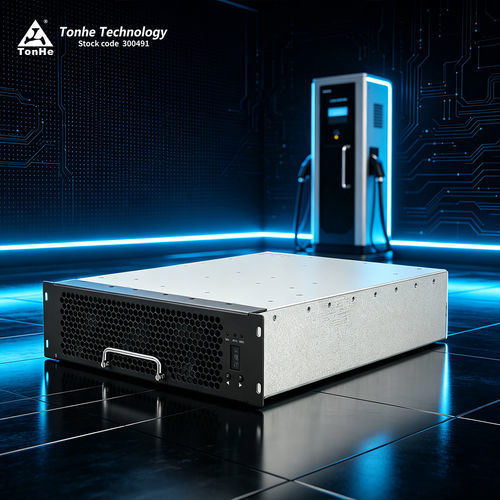

Modulo di carico per veicolo elettrico THWT40F10030C9EUR

VEDC

Riepilogo prodotto
THWT40F10030C9EUR è un modulo di alimentazione DC da 40 kW ad alta efficienza e alta densità di potenza, sviluppato per il mercato nordamericano e conforme alla norma UL2202.

Introduzione al prodotto
THWT40F10030C9EUR è progettato per l'integrazione in caricabatterie DC rapidi. Il modulo eroga 40 kW nominali con ampia finestra di tensione in uscita e supporta il riempimento in gel (colla completa) per una protezione ambientale migliorata.

Vantaggi del prodotto

• Ampia gamma di potenza costante in uscita: 300–1000 VDC
• Consumo in standby ultra-basso: <10 W
• Bassa distorsione armonica totale (THD): ≤5%
• Ampia temperatura di esercizio: -40 °C a +75 °C
• Alta efficienza di conversione: efficienza di picco ≥97,2%
• Basso livello sonoro: 60 dB a pieno carico (a temperatura ambiente)

Prestazioni parametriche
Modello: THWT40F10030C9EUR

Ingresso AC:
Tensione nominale ingresso: 480 VAC, 3W+PE; intervallo operativo 286–533 VAC
Frequenza di ingresso: 60 Hz ±10%
Fattore di potenza in ingresso: ≥0,99
Protezione sovratensione ingresso: 536 ±3 VAC
Protezione sottotensione ingresso: 289 ±3 VAC

Uscita DC:
Potenza nominale in uscita: 40 kW
Intervallo tensione uscita: 200–1000 VDC
Intervallo corrente uscita: 8–134 A
Intervallo potenza costante: 300–1000 VDC
Efficienza di picco: ≥97,2%
Tempo di soft-start: ≤3 s
Protezione corto circuito: protezione di autorecovery
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%

Ambiente operativo
Temperatura di lavoro: -40 °C a +70 °C
Umidità relativa: ≤95% RH senza condensazione
Quota: ≤2000 m (derating oltre 2000 m)

Caratteristiche del prodotto
Metodo di raffreddamento: raffreddamento a ventola
Consumo in standby: <10 W
Protocollo di comunicazione: CAN (125 kbps, livello 5 V)
Impostazione indirizzo: display digitale, operazione tramite pulsanti
Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L × W × H)
Peso: ≤18 kg
MTBF: 500.000 ore

Centro di produzione
Tonhe Technology dispone di impianti certificati ISO9001 e IATF16949. La produzione include linee SMT completamente automatiche, stampa saldobrasa automatica e ispezione, saldatura a onda, linee di rivestimento protettivo e linee di invecchiamento per la produzione di massa dei moduli di ricarica.

Centro di prova
Tonhe Technology gestisce un laboratorio EMC certificato con camera semi-anechoica da 3 m, carichi elettronici Chroma, sorgenti AC stabili, analizzatori di potenza Yokogawa WT, strumenti Fluke, camere temperatura/umidità, sistema di test AXOS8 e apparecchiature di immunità transitoria.

Certificazioni
Certificazioni: UL (UL2202 per questo prodotto), CE, TUV e certificazioni di sistemi di gestione qualità riconosciuti.

Imballaggio e spedizione
Ordini piccoli: corriere espresso (FedEx, DHL, UPS) porta a porta. Spedizioni voluminosi: trasporto in container via mare o aria. FOB Shijiazhuang comunemente adottato.

FAQ

• Qual è il protocollo di comunicazione? CAN (125 kbps, 5 V)
• I moduli supportano il riempimento con gel/colla? Sì, questa serie supporta il riempimento integrale con gel/colla.
• Come può essere installato il modulo? Installazione orizzontale, in piedi lateralmente o capovolta; l'installazione capovolta può richiedere un pannello frontale personalizzato senza maniglia.
• Come vengono gestite le spedizioni? Ordini piccoli tramite corriere; grandi tramite mare/aria in container.
• Qual è il tempo di consegna? Tempi tipici MOQ: ~7 giorni per ≥10 pezzi; ordini grandi/personalizzati richiedono tempi maggiori (es.: ~35 giorni).
• Quali sono i termini di pagamento? Standard: 100% T/T anticipato; negoziabile per cooperazioni a lungo termine.
• Quali servizi di personalizzazione sono disponibili? OEM/ODM: marcatura, logo, numero modello, colore/forma personalizzati.
• Qual è la garanzia? 12 mesi dalla ricezione.
• È disponibile assistenza post-vendita? Supporto online e on-site secondo contratto.

Caratteristiche tecniche / specifiche

• Modello: THWT40F10030C9EUR
• Brand: Tonhe Technology
• Potenza nominale: 40 kW
• Intervallo tensione uscita: 200–1000 VDC
• Intervallo corrente uscita: 8–134 A
• Intervallo potenza costante: 300–1000 VDC
• Efficienza di picco: ≥97,2%
• THD: ≤5%
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤±1%
• Consumo in standby: <10 W
• Rumore: 60 dB (pieno carico, temperatura ambiente)
• Temperatura di esercizio: -40 °C a +70 °C
• Dimensioni (senza maniglia): 437,5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500.000 ore
