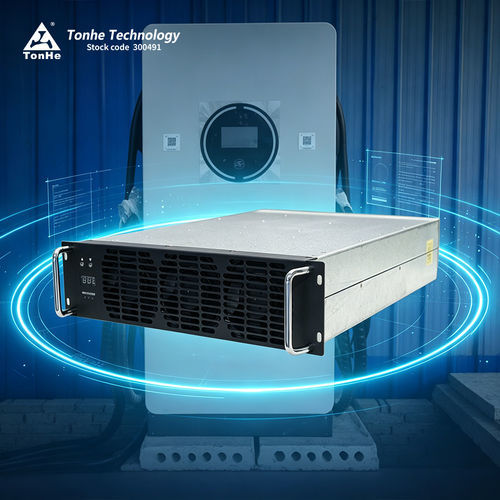

Modulo di carico per veicolo elettrico TH40F10030C9E-WT

VEDC

Introduzione al prodotto
TH40F10030C9E-WT è un modulo di potenza ad alta efficienza e alta densità di potenza progettato per applicazioni di ricarica veicoli elettrici. Supporta ingresso trifase a quattro fili 270Vac–490Vac (trifase + PE) e fornisce fino a 40 kW. L'intervallo di uscita a potenza costante predefinito è 300 Vdc–1000 Vdc. L'unità di monitoraggio/controllo del sistema di ricarica comunica con il modulo tramite CAN per configurazione parametri, raccolta stato e controllo.

Vantaggi del prodotto

• Basso rumore: ≈60 dB a pieno carico (condizioni ambiente)
• Alta efficienza: efficienza a pieno carico >96%; efficienza di picco ≥97,2%
• Bassa potenza reattiva in standby: <12 Var
• Design DM: volume dei componenti avvolti ridotto di circa 30%, migliorata dissipazione termica

Prestazioni parametriche (sintesi)
Modello: TH40F10030C9E-WT
Ingresso AC: supporta 270Vac–490Vac sistema trifase a quattro fili (trifase + PE).
Uscita DC: uscita a potenza costante predefinita 300 Vdc–1000 Vdc; potenza nominale 40 kW.

Centro di produzione e collaudo (sintesi)
La produzione è gestita sotto i sistemi qualità ISO9001 e IATF16949. Gli impianti includono linee SMT completamente automatiche, stampa e ispezione pasta saldante, montaggio ad inserimento e saldatura a onda, linee di rivestimento protettivo e linee di invecchiamento/collaudo. La capacità annua supera i 500.000 moduli dopo oltre 50 fasi produttive.
Il centro prove dispone di camera EMC semi-anechoic da 3 m e attrezzature avanzate (analizzatori di potenza, camere climatiche, alimentatori AC stabili, carichi DC e sistemi di immunità transitoria) per test di emissione, immunità e affidabilità.

Imballaggio e spedizione (sintesi)
Ordini piccoli: corriere internazionale (door-to-door). Spedizioni grandi: container via mare o aereo.

FAQ (estratti)

• Protocollo di comunicazione: CAN (baud tipico 125 kbps; livello logico 5 V).
• Riempimento con resina/colle: tutti i moduli della serie supportano l'incapsulamento con adesivo.
• Installazione: orizzontale, in posizione laterale o invertita (installazione invertita può richiedere pannello frontale personalizzato).
• Tempi di consegna: campioni spesso in magazzino; piccole produzioni tempi brevi (es. ≈7 giorni per ≥10 pezzi); ordini grandi/personalizzati richiedono coordinamento (es. ≈35 giorni).
• Termini di pagamento: standard 100% TT anticipato; termini alternativi negoziabili per rapporti a lungo termine.
• Garanzia: 12 mesi standard dalla ricezione.
• Assistenza post-vendita: servizio online e on-site secondo contratto.
• Certificazioni: ISO9001, IATF16949, CE, TUV e qualifiche correlate.

Caratteristiche / specifiche tecniche

• Modello: TH40F10030C9E-WT
• Marca: Tonhe
• Ingresso AC - Tensione nominale: 380 VAC trifase (senza neutro); intervallo operativo 285–475 VAC
• Ingresso AC - Frequenza: 50 Hz
• Ingresso AC - Fattore di potenza: ≥0,99
• Ingresso AC - Protezione sovratensione: 490 ± 10 Vac
• Ingresso AC - Protezione sotto tensione: 270 ± 10 Vac
• Uscita DC - Potenza nominale: 40 kW
• Uscita DC - Intervallo di tensione: 50–1000 VDC
• Uscita DC - Intervallo di corrente: 1–134 A
• Uscita DC - Intervallo potenza costante: 300–1000 VDC → 40 kW costanti
• Uscita DC - Efficienza di picco: ≥97,2%
• Avviamento morbido: ≤5 s
• Protezione cortocircuito: spegnimento e blocco (ripristino mediante ciclo di alimentazione)
• Precisione regolazione tensione: ≤±0,5%
• THD: ≤5%
• Precisione regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Temperatura di esercizio: -40 ℃ ~ +70 ℃
• Umidità relativa: 5%RH–95%RH (senza condensa)
• Altitudine: ≤2000 m
• Raffreddamento: raffreddamento a ventilatore
• Consumo standby: <10 W
• Comunicazione: CAN (bus CAN)
• Impostazione indirizzo: display digitale + operazione tasti
• Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500.000 ore
