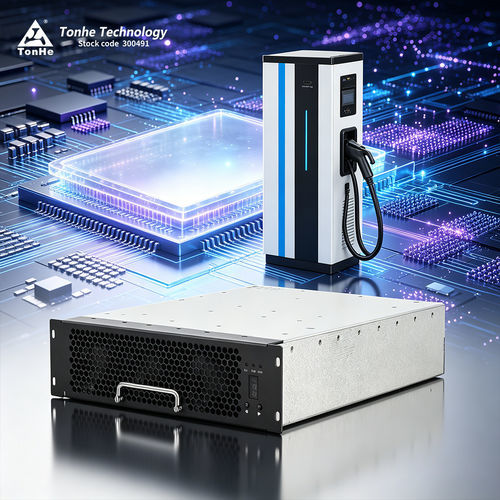

Modulo di carico VE THWT40F10030C9EUR

per veicolo elettricoDC rapidoDC

Riepilogo prodotto

THWT40F10030C9EUR è un modulo di ricarica DC ad alta efficienza e alta densità di potenza sviluppato da Tonhe per il mercato americano, conforme alla norma UL2202.

Introduzione al prodotto

THWT40F10030C9EUR è progettato per applicazioni di ricarica rapida DC e fornisce 40 kW di potenza nominale con un ampio intervallo di tensione di uscita. Il modulo supporta il riempimento completo in gel per una maggiore protezione e offre funzionamento a basso rumore adatto a stazioni di ricarica commerciali.

Vantaggi del prodotto

• Ampio intervallo di potenza costante in uscita: 300–1000 VDC
• Basso consumo in standby: <10 W
• Bassa distorsione armonica totale (THD): ≤5%
• Ampia temperatura di funzionamento: -40°C a +70°C
• Alta efficienza di conversione: picco ≥97,2%
• Basso rumore acustico: 60 dB a pieno carico (temperatura ambiente)

Prestazioni parametriche

Modello: THWT40F10030C9EUR
Ingresso AC - Tensione ingresso: 480 VAC nominale, 3W+PE, intervallo operativo 286–533 VAC
Ingresso AC - Frequenza: 60 Hz ±10%
Ingresso AC - Fattore di potenza: ≥0,99
Ingresso AC - Protezione sovratensione ingresso: 289±3 VAC
Ingresso AC - Protezione sottotensione ingresso: 536±3 VAC
Uscita DC - Potenza nominale: 40 kW
Uscita DC - Intervallo tensione uscita: 200–1000 VDC
Uscita DC - Intervallo corrente uscita: 8–134 A
Uscita DC - Intervallo potenza costante: 300–1000 VDC
Uscita DC - Efficienza di picco: ≥97,2%
Uscita DC - Tempo di soft start: ≤3 s
Uscita DC - Protezione cortocircuito: protezione con ripristino automatico
Uscita DC - Precisione regolazione tensione: ≤±0,5%
Uscita DC - THD: ≤5%
Uscita DC - Precisione regolazione corrente: ≤±1%
Uscita DC - Squilibrio condivisione corrente: ≤±5%
Ambiente - Temperatura di funzionamento: -40℃ a +70℃
Ambiente - Umidità relativa: ≤95% RH senza condensazione
Ambiente - Altitudine: ≤2000 m (derating oltre 2000 m)
Caratteristiche prodotto - Metodo di raffreddamento: Raffreddamento a ventola
Caratteristiche prodotto - Consumo in standby: <10 W
Caratteristiche prodotto - Protocollo di comunicazione: CAN (baud: 125 kbs, livello: 5 V)
Caratteristiche prodotto - Impostazione indirizzo: Display digitale, operazione a pulsanti
Meccanica - Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L×P×A)
Meccanica - Peso: ≤18 kg
Affidabilità - MTBF: 500.000 ore

Centro di produzione

Il centro produttivo di Tonhe dispone di linee SMT completamente automatiche, stampa e controllo della pasta saldante automatici, linea wave solder, linea di verniciatura automatica, linea di invecchiamento e strutture di supporto complete. L'azienda segue i sistemi di gestione qualità ISO9001 e IATF16949 e mantiene capacità produttiva ad alto volume per i moduli di ricarica.

Centro prove

Tonhe gestisce un laboratorio EMC accreditato con camera semi-anechoica da 3 m, carichi elettronici Chroma, sorgenti AC, analizzatori di potenza ad alte prestazioni, camere temperatura/umidità e sistemi di prova di immunità transitoria per test di emissione, immunità e sistemi di ricarica.

Imballaggio e spedizione

I prodotti sono imballati per la spedizione. Gli ordini piccoli vengono generalmente spediti con corrieri (es. FedEx, DHL, UPS); le spedizioni grandi via mare o aereo in container in base alla quantità d'ordine.

FAQ (selezionate)

• Qual è il protocollo di comunicazione dei moduli? — CAN (125 kbs, 5 V).
• I moduli supportano il riempimento in gel? — Sì, tutte le serie supportano il riempimento in gel.
• Quali metodi di installazione sono supportati? — Orizzontale, in piedi sul fianco o capovolto (l'installazione capovolta può richiedere un pannello frontale/maniglia differente).
• Tempi di consegna tipici? — Quantità ridotte o campioni possono essere spediti più velocemente; i tempi di produzione variano in funzione della quantità (es.: ~7 giorni per piccole quantità in certe condizioni).
• Condizioni di pagamento? — Standard: TT anticipato; varianti negoziabili per collaborazione a lungo termine.
• Servizi OEM/ODM/personalizzazione disponibili? — Sì: targhetta, logo, numero modello, colore e forma personalizzabili.
• Garanzia e assistenza post-vendita? — Garanzia standard di 12 mesi dalla spedizione; supporto online e on-site secondo contratto.

Specifiche tecniche

• Modello: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potenza nominale: 40 kW
• Intervallo tensione uscita: 200–1000 VDC
• Intervallo corrente uscita: 8–134 A
• Intervallo potenza costante: 300–1000 VDC
• Efficienza di picco: ≥97,2%
• THD: ≤5%
• Consumo in standby: <10 W
• Livello di rumore: 60 dB (pieno carico, temperatura ambiente)
• Temperatura di funzionamento: -40℃ a +70℃
• Raffreddamento: Ventola
• Comunicazione: CAN (125 kbs, 5 V)
• Dimensioni (L×P×A): 437,5 × 300 × 84 mm (senza maniglia)
• Peso: ≤18 kg
• MTBF: 500.000 ore
