Modulo di potenza interamente SIC TH40F10030C8E-WT

ACDC

Riepilogo prodotto

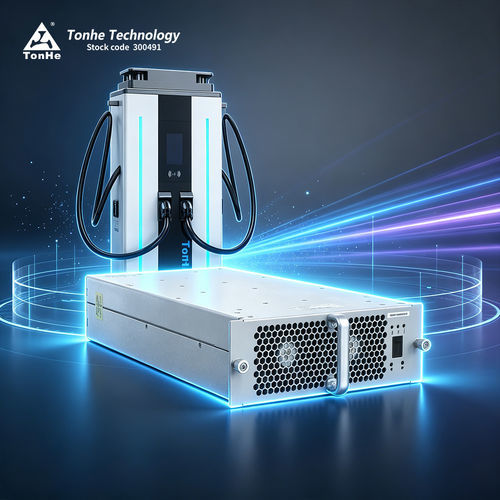

TH40F10030C8E-WT è un modulo di potenza ad alta efficienza e alta densità di potenza di Tonhe Technology, progettato per colonnine di ricarica per veicoli elettrici. Supporta ingresso trifase 270–490 VAC (3φ + PE) e fornisce fino a 40 kW, con intervalli di uscita a potenza costante predefiniti di 300–500 VCC e 600–1000 VCC.

Introduzione prodotto
Progettato per stazioni di ricarica EV, il TH40F10030C8E-WT offre ampia compatibilità di ingresso AC, intervalli di uscita DC flessibili e un formato compatto per l'integrazione in sistemi e armadi di ricarica.

Vantaggi del prodotto

• Conforme alla taglia unificata in tre dello State Grid per moduli caricatore.
• Opzioni di uscita a potenza costante ampie: 300–500 VCC e 600–1000 VCC per diversi sistemi batterie.
• Potenza reattiva in standby ultra-bassa: ≤10 Var, riducendo l'impatto sulla rete.
• Bassa distorsione armonica totale: ≤5% per migliore qualità di alimentazione.

Prestazioni parametriche
Modello: TH40F10030C8E-WT
Ingresso AC: Tensione nominale 380 VAC, 3φ + PE; intervallo operativo 270–490 VAC
Frequenza di ingresso: 50/60 Hz ±10%
Fattore di potenza in ingresso: ≥0,99
Protezione sovratensione ingresso: 487±10 VAC
Protezione sottotensione ingresso: 270±10 VAC

Uscita DC: Potenza nominale in uscita 40 kW
Intervallo tensione uscita: 50–1000 VCC
Intervallo corrente uscita: 0,5–134 A
Intervalli potenza costante: 300–500 VCC; 600–1000 VCC
Efficienza massima: ≥96%
Tempo soft start: 3–8 s
Protezione cortocircuito: Protezione con autoripristino
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%

Caratteristiche del prodotto

• Raffreddamento: Raffreddamento a ventola.
• Consumo in standby: ≤10 W.
• Comunicazione: CAN (125 kbps, livello CAN 5 V).
• Indirizzo/operazione: Display digitale con pulsanti.
• Dimensioni (senza maniglia): 460 × 218 × 84 mm (L × P × A).
• Peso: ≤15 kg.
• MTBF: 500.000 ore.

Centro di produzione
Tonhe Technology è certificata ISO9001 e IATF16949. Le linee produttive includono SMT automatizzata, stampa e ispezione della pasta saldante, linea di saldatura a onda, linea automatica di verniciatura protettiva e linee di aging. La produzione annua supera i 500.000 moduli di ricarica dopo i processi integrati.

Centro test
Tonhe Technology dispone di un laboratorio EMC certificato CNAS e DiLAC con camera semi-anecoica da 3 m, carichi elettronici Chroma, sorgenti AC, analizzatori di potenza Yokogawa, strumenti Fluke e camere ambientali. Le strutture supportano test di surge, EFT, DIPs e immunità transitoria.

Certificazioni
Azienda e prodotti hanno ottenuto certificazioni tra cui CE e TUV; sistemi qualità comprendono ISO9001 e IATF16949.

FAQ (selezionate)

• Protocollo di comunicazione: CAN; velocità 125 kbps; livello CAN 5 V.
• Riempimento con resina: Tutte le serie supportano potting/riempimento con colla.
• Installazione: Può essere installato orizzontalmente, di lato o capovolto. Pannello frontale senza maniglia disponibile per installazione capovolta.
• Tempi di consegna: I tempi tipici di produzione dipendono dalla quantità; campioni possono essere in magazzino. I tempi variano per ordini grandi o personalizzati.
• Termini di pagamento: Standard 100% TT anticipato; negoziabile per rapporti a lungo termine (es. 50/50 o 30/70).
• Garanzia: Garanzia standard di 12 mesi dalla ricezione.
• Assistenza post-vendita: Supporto online e on-site secondo contratto; schema di risposta 24 ore per progetti.
• Mercati: Moduli di carica e caricabatterie EV esportati in diversi paesi.

Specifiche

• Modello: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensione ingresso AC nominale: 380 VAC (operativa 270–490 VAC)
• Frequenza ingresso: 50/60 Hz ±10%
• Fattore di potenza ingresso: ≥0,99
• Potenza uscita DC nominale: 40 kW
• Range tensione uscita: 50–1000 VCC
• Range corrente uscita: 0,5–134 A
• Intervalli potenza costante: 300–500 VCC; 600–1000 VCC
• Efficienza massima: ≥96%
• Tempo soft start: 3–8 s
• Protezioni: Protezione cortocircuito con autoripristino
• Precisione regolazione tensione: ≤±0,5%
• THD: ≤5%
• Precisione regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Temperatura lavoro: -30°C a +70°C
• Umidità relativa: 5%–95% RH (senza condensazione)
• Altitudine: ≤2000 m (derating sopra)
• Raffreddamento: Ventilatore
• Consumo standby: ≤10 W
• Comunicazione: CAN (125 kbps, 5 V)
• Indirizzo/operazione: Display digitale, pulsanti
• Dimensioni (senza maniglia): 460 × 218 × 84 mm (L × P × A)
• Peso: ≤15 kg
• MTBF: 500.000 ore
