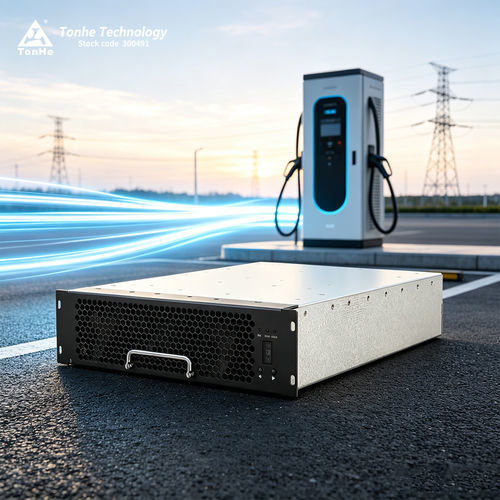

Modulo di carico VE TH40F10030C7E-WT

DC

Introduzione al prodotto
TH40F10030C7E-WT è un modulo di ricarica DC ad alta efficienza e alta densità di potenza progettato per caricabatterie DC per veicoli elettrici (VE). Supporta uscita fino a 1000 V e fornisce potenza costante di 40 kW nelle bande 300–500 VDC e 600–1000 VDC. Il modulo integra raffreddamento ad aria intelligente con modalità normale e silenziosa e consente la configurazione dei parametri e il controllo dello stato via bus CAN.

Descrizione sintetica

• Modulo di ricarica DC compatto ad alta densità per stazioni di ricarica.
• Tensione di uscita fino a 1000 V; 40 kW costanti in 300–500 VDC e 600–1000 VDC.
• Interfaccia e dimensioni uguali al modulo da 30 kW per aggiornamenti semplici.

Vantaggi del prodotto

• Ampi intervalli di potenza costante: 300–500 VDC e 600–1000 VDC (40 kW).
• Consumo in standby ultra-basso: <10 W.
• Bassa distorsione armonica totale (THD): ≤5%.
• Ampia temperatura di funzionamento: -40℃ a +75℃.
• Alta efficienza di conversione di picco: ≥96%.

Prestazioni parametriche
Modello: TH40F10030C7E-WT

Ingresso AC:
Tensione d'ingresso: tensione nominale 380 VAC, trifase senza neutro, intervallo operativo 270–490 VAC
Frequenza: 50/60 Hz ±10%
Fattore di potenza: ≥0,99
Protezione sovratensione: 490 ±10 VAC
Protezione sottotensione: 270 ±10 VAC

Uscita DC:
Potenza nominale in uscita: 40 kW
Intervallo tensione in uscita: 50–1000 VDC
Intervallo corrente in uscita: 0,5–134 A
Zone di potenza costante: 40 kW costanti a 300–500 VDC e 600–1000 VDC
Efficienza di picco: ≥96%
Tempo soft-start: 3–8 s
Protezione cortocircuito: auto-recupero
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤±1%
Sbilanciamento condivisione corrente: ≤±5%

Ambiente operativo
Temperatura di esercizio: -40℃ a +75℃
Umidità relativa: ≤95% (senza condensazione)
Altitudine: ≤2000 m (derating oltre i 2000 m)

Caratteristiche del prodotto

• Raffreddamento: raffreddamento a ventola (raffreddamento ad aria intelligente, modalità Normal/Silent).
• Consumo in standby: <10 W.
• Comunicazione: CAN bus (tipicamente 125 kbps, livello 5 V).
• Impostazione indirizzo e display: display digitale e tastiera.
• Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L × P × A).
• Peso: ≤16 kg. MTBF: 500000 ore.

Centro di produzione e test
Produzione in stabilimenti con linee SMT automatiche e processi di controllo qualità. Laboratorio prove con camera EMC semi-anecoica, camere climatiche e banchi di prova elettrici per convalida emissioni, immunità e prestazioni di sistema.

Certificazioni e imballaggio
Conformità a standard di gestione della qualità pertinenti. Il modulo viene fornito con imballaggio protettivo e istruzioni di spedizione adeguate al trasporto industriale.

FAQ

• Protocollo di comunicazione: CAN bus (tipicamente 125 kbps, 5 V).
• Potting: la serie supporta potting se richiesto.
• Metodi di installazione: orizzontale, laterale o capovolto (personalizzazione pannello frontale possibile).
• Spedizione: ordini piccoli via corriere door-to-door; grandi spedizioni via mare o aria in container.
• Tempi di consegna: brevi per ordini standard; più lunghi per ordini personalizzati o grandi quantitativi (es.: ~35 giorni produzione, da confermare).
• Termini di pagamento: negoziabili (acconto e saldo comuni).
• Garanzia: 12 mesi standard dalla ricezione.

Specifiche tecniche

• Modello: TH40F10030C7E-WT
• Marca: Tonhe
• Potenza nominale: 40 kW
• Intervallo tensione uscita: 50–1000 VDC
• Intervallo corrente uscita: 0,5–134 A
• Zone potenza costante: 300–500 VDC e 600–1000 VDC (40 kW)
• Efficienza picco: ≥96%
• Consumo standby: <10 W
• THD: ≤5%
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤±1%
• Sbilanciamento condivisione corrente: ≤±5%
• Soft start: 3–8 s
• Protezione cortocircuito: auto-recupero
• Comunicazione: CAN bus (125 kbps, 5 V)
• Raffreddamento: ventola (aria intelligente, Normal/Silent)
• Temperatura esercizio: -40℃ a +75℃
• Umidità relativa: ≤95% (senza condensazione)
• Altitudine: ≤2000 m (derating oltre)
• Dimensioni: 437,5 × 300 × 84 mm (senza maniglia)
• Peso: ≤16 kg
• MTBF: 500000 ore
