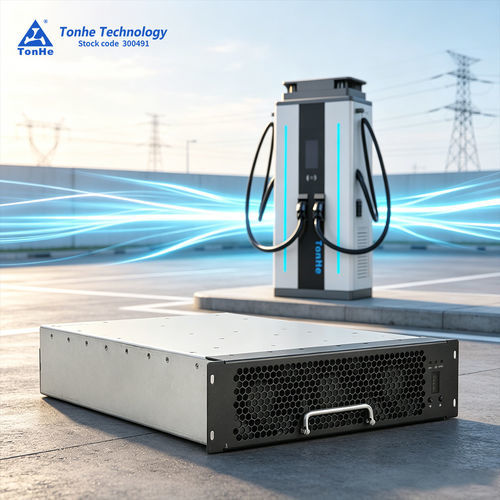

Modulo di potenza DC THWT40F10030C9EUR

Breve descrizione
THWT40F10030C9EUR è un modulo di ricarica DC ad alta efficienza e alta densità di potenza, progettato per applicazioni di ricarica VE e conforme a UL2202 per il mercato americano.

Introduzione al prodotto
Questo modulo di ricarica da 40 kW offre un ampio intervallo di tensione in uscita e funzionamento a potenza costante configurabile per sistemi di ricarica rapida. Progettato per caricatori commerciali che richiedono elevata efficienza di conversione, basso consumo in standby e protezioni complete.

Vantaggi del prodotto

• Ampio intervallo di potenza costante in uscita: 300–1000 VDC
• Consumo in standby ultra-basso: <10 W
• Bassa distorsione armonica totale: ≤5%
• Ampio intervallo di temperatura operativa: -40 °C a +70 °C
• Alta efficienza di conversione: picco ≥97,2%
• Basso rumore acustico: 60 dB a pieno carico (temperatura ambiente)

Prestazioni parametriche
Modello: THWT40F10030C9EUR

Ingresso AC:
Tensione nominale: 480 VAC, 3W+PE; intervallo operativo: 286–533 VAC
Frequenza di ingresso: 60 Hz ±10%
Fattore di potenza: ≥0,99
Protezione sovratensione ingresso: 289±3 VAC
Protezione sottotensione ingresso: 536±3 VAC

Uscita DC:
Potenza di uscita nominale: 40 kW
Intervallo di tensione di uscita: 200–1000 VDC
Intervallo di corrente di uscita: 8–134 A
Intervallo di potenza costante: 300–1000 VDC
Efficienza di picco: ≥97,2%
Tempo di soft start: ≤3 s
Protezione cortocircuito: protezione con ritorno automatico
Precisione regolazione tensione: ≤±0,5%
THD: ≤5%
Precisione regolazione corrente: ≤±1%
Sbalzo di condivisione corrente: ≤±5%

Ambiente operativo
Temperatura di funzionamento: -40 °C a +70 °C
Umidità relativa: ≤95% RH (senza condensazione)
Altitudine: ≤2000 m (derating oltre 2000 m)

Caratteristiche del prodotto
Metodo di raffreddamento: raffreddamento a ventola
Consumo in standby: <10 W
Protocollo di comunicazione: CAN (125 kbps, livello 5 V)
Impostazione indirizzo: display digitale e pulsanti
Dimensioni modulo (senza maniglia): 437,5 × 300 × 84 mm (L × P × A)
Peso: ≤18 kg
MTBF: 500.000 ore

Centro di produzione
Tonhe Technology possiede le certificazioni ISO9001 e IATF16949. I processi produttivi comprendono linee SMT, stampa e ispezione automatica della pasta saldante, linea di saldatura wave, linea di verniciatura protettiva, linea di invecchiamento e strutture di supporto complete. La produzione annuale di moduli di carica supera le 500.000 unità dopo numerosi processi produttivi.

Centro test
Laboratorio EMC di primo livello accreditato CNAS. Strumentazione di prova: camera EMC semi-anechoica da 3 m per emissioni e immunità, carico elettronico Chroma, sorgente AC, analizzatore di potenza Yokogawa WT1800, multimetro Fluke 8808A, camere climatiche (-60 °C a +150 °C), sistema AXOS8 per prove transitorie/immunità e altri strumenti adatti ai test dei caricatori.

Imballaggio e spedizione
Ordini piccoli spediti tramite corriere internazionale; spedizioni grandi via mare o aria in container. Tempi tipici: circa 7 giorni per lotti ≥10 pezzi; campioni spesso disponibili. Ordini più grandi o personalizzati richiedono coordinamento di produzione più lungo (es.: ~35 giorni a seconda di quantità e personalizzazione).

FAQ (selezionate)
Protocollo di comunicazione: CAN, 125 kbps, livello 5 V.
Riempimento in gel: tutte le serie supportano riempimento in gel (potting).
Installazione: il modulo può essere montato orizzontalmente, su lato o capovolto; personalizzazione del pannello frontale disponibile per installazione invertita.
Pagamento: termine standard 100% TT anticipato, negoziabile per collaborazione a lungo termine.
Garanzia: 12 mesi dalla ricezione.
Assistenza post-vendita: assistenza online e on-site secondo contratto; piano di risposta 24 ore disponibile.

Specifiche tecniche

• Modello: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potenza di uscita nominale: 40 kW
• Intervallo di tensione di uscita: 200–1000 VDC
• Intervallo di corrente di uscita: 8–134 A
• Intervallo di potenza costante: 300–1000 VDC
• Efficienza massima: ≥97,2%
• THD: ≤5%
• Precisione regolazione tensione: ≤±0,5%
• Precisione regolazione corrente: ≤±1%
• Sbalzo condivisione corrente: ≤±5%
• Tensione ingresso AC nominale: 480 VAC (3W+PE); intervallo 286–533 VAC
• Frequenza ingresso: 60 Hz ±10%
• Fattore di potenza: ≥0,99
• Consumo in standby: <10 W
• Raffreddamento: raffreddamento a ventola
• Comunicazione: CAN (125 kbps, livello 5 V)
• Dimensioni (senza maniglia): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• Temperatura di funzionamento: -40 °C a +70 °C
• Umidità relativa: ≤95% RH (senza condensazione)
• Altitudine: ≤2000 m (derating oltre 2000 m)
• MTBF: 500.000 ore
