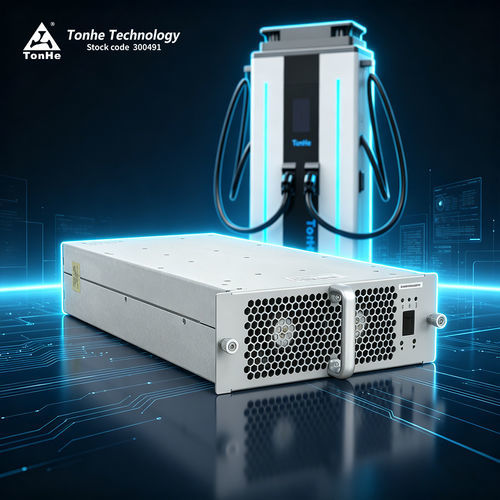

Modulo di potenza digitale TH40F10030C8E-WT

DCACDC

Panoramica del prodotto
TH40F10030C8E-WT (Kunlun Series) è un modulo di potenza da 40 kW di Tonhe Technology progettato per colonnine di ricarica EV. Supporta ingresso trifase 270–490 VAC a quattro conduttori (3 fasi + PE) e fornisce uscita DC con intervalli di potenza costante predefiniti 300–500 VDC e 600–1000 VDC.

Vantaggi principali

• Progettato per rispettare la dimensione three-unified di State Grid; supporta ampie gamme di potenza costante: 300–500 V e 600–1000 V
• Consumo di standby/reactive molto basso: potenza reattiva in standby ≤ 10 Var; consumo in standby ≤ 10 W
• Bassa distorsione e alta efficienza: THD ≤ 5%, efficienza massima ≥ 96%

Specifiche tecniche

• Modello: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensione di ingresso AC nominale: 380 VAC (3W + PE); intervallo operativo 270–490 VAC
• Frequenza ingresso AC: 50/60 Hz ±10%
• Fattore di potenza in ingresso: ≥ 0,99
• Protezione sovratensione ingresso: 487 ±10 VAC
• Protezione sottotensione ingresso: 270 ±10 VAC
• Potenza di uscita DC nominale: 40 kW
• Intervallo tensione uscita DC: 50–1000 VDC
• Intervallo corrente uscita DC: 0,5–134 A
• Intervalli di potenza costante: 300–500 VDC e 600–1000 VDC
• Efficienza massima: ≥ 96%
• Tempo soft start: 3–8 s
• Protezione cortocircuito: protezione con ripristino automatico
• Precisione regolazione tensione: ≤ ±0,5%
• Precisione regolazione corrente: ≤ ±1%
• Sbilanciamento condivisione corrente: ≤ ±5%
• THD (uscita): ≤ 5%

Ambiente operativo
Temperatura di lavoro: -30°C fino a +70°C
Umidità relativa: 5% RH fino a 95% RH, senza condensa
Altitudine: ≤ 2000 m (derating oltre 2000 m)

Caratteristiche del prodotto

• Raffreddamento: raffreddamento a ventola
• Consumo in standby: ≤ 10 W
• Comunicazione: CAN (125 kbps, livello 5 V)
• Display / impostazione indirizzo: schermo digitale e pulsanti
• Orientamenti di installazione supportati: orizzontale, laterale, capovolto
• Dimensioni modulo (senza maniglia): 460 × 218 × 84 mm (L × P × A)
• Peso: ≤ 15 kg
• MTBF: 500.000 ore

Centro produzione e test
Tonhe Technology possiede certificazioni ISO9001 e IATF16949. Le linee produttive includono SMT automatizzate, saldatura, rivestimento e linee di invecchiamento. La capacità annuale di moduli di ricarica supera le 500.000 unità dopo il processo completo di produzione.

Centro di collaudo
Laboratorio EMC certificato CNAS con camera semi-anechoica da 3 m, carichi elettronici Chroma, sorgenti AC ad alte prestazioni, analizzatori di potenza, multimetri di precisione, camere temperatura/umidità (-60°C a +150°C), sistema transitorio AXOS8 e apparecchiature di immunità transitoria. Supporta emissione/radiazione, immunità, surge, EFT, DIPs e test di sistema completo del caricatore.

Certificazioni
Certificazioni aziendali e di prodotto: ISO9001, IATF16949, CE, TÜV e altre.

Imballaggio e consegna
Ordini piccoli spediti tramite corrieri (FedEx, DHL, UPS). Spedizioni grandi via mare o aereo in container. I tempi di consegna dipendono da quantità e personalizzazione; campioni possono essere in magazzino; tempo indicativo per ordini bulk/personalizzati ≈ 35 giorni (da confermare).

FAQ (selezionate)

• D: Quale protocollo di comunicazione viene utilizzato? R: CAN (125 kbps, 5 V).
• D: I moduli supportano l'incapsulamento con resina? R: Sì, la serie supporta il potting.
• D: Quali orientamenti di installazione sono supportati? R: Orizzontale, laterale o capovolto.
• D: Tempi di consegna? R: Breve per ordini piccoli/campionature; più lunghi per ordini bulk/personalizzati (es. ≈ 35 giorni).
• D: Termini di pagamento? R: Standard 100% TT in anticipo; negoziabile per collaborazione a lungo termine (es. 50/50 o 30/70).
• D: Garanzia? R: 12 mesi standard dalla ricezione.
• D: Assistenza post-vendita? R: Supporto online e on-site secondo contratto; schema di risposta 24 h per supporto progetto.

Scheda tecnica / Specifiche

• Modello: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensione ingresso AC: 380 VAC (3W+PE); intervallo 270–490 VAC
• Frequenza AC: 50/60 Hz ±10%
• Fattore di potenza: ≥ 0,99
• Sovratensione ingresso: 487 ±10 VAC
• Sottotensione ingresso: 270 ±10 VAC
• Potenza DC nominale: 40 kW
• Tensione uscita DC: 50–1000 VDC
• Corrente uscita DC: 0,5–134 A
• Intervalli potenza costante: 300–500 VDC; 600–1000 VDC
• Efficienza massima: ≥ 96%
• Soft start: 3–8 s
• Protezione cortocircuito: autoripristino
• Precisione tensione: ≤ ±0,5%
• Precisione corrente: ≤ ±1%
• Condivisione corrente: ≤ ±5%
• Raffreddamento: ventola
• Consumo standby: ≤ 10 W
• Comunicazione: CAN (125 kbps, 5 V)
• Display: schermo digitale e pulsante
• Dimensioni: 460 × 218 × 84 mm (senza maniglia)
• Peso: ≤ 15 kg
• MTBF: 500.000 h
