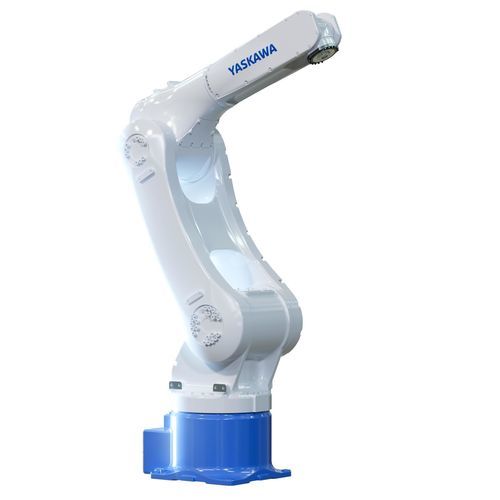

Manipolatore servocomandato NEX20

da terraarticolatoper applicazioni industriali

Panoramica
Il NEX20 è un manipolatore industriale a 6 assi progettato per applicazioni di movimentazione e assemblaggio adattive, con una portata utile di 20 kg e uno sbraccio operativo di 1.552 mm. Parte della piattaforma MOTOMAN NEXT, supporta flussi di automazione basati su sensori in cui i robot rilevano, valutano e reagiscono in modo autonomo alle varianti dei pezzi.

IA e controllo
MOTOMAN NEXT integra il controllo robotico tradizionale con un ACU basato su NVIDIA, unendo il controllo OT basato su segnali e le capacità IT basate sui dati su un'unica piattaforma. Un ambiente Linux Docker aperto, la compatibilità ROS 2 e strumenti software moderni (Yaskawa, NVIDIA) consentono il dispiegamento di applicazioni robotiche con IA e flussi di sviluppo flessibili.

Progetto e azionamento
Il NEX20 monta servoazionamenti Sigma-X ad alta inerzia che offrono elevata dinamica e ottima precisione assoluta di posizionamento. Il braccio integra cablaggio multimediale e Ethernet Cat6 per alimentare attuatori plug-and-play o telecamere alla flangia senza pacchetti multimediali esterni. Il design è sottile e leggero, con scocche protette IP67 e ridotta ingombro di installazione.

Caratteristiche principali

• Portata utile universale di 20 kg e sbraccio fino a 1.552 mm
• Alte prestazioni di movimento con servoazionamenti Sigma-X
• Eccellente posizionamento assoluto e ripetibilità (0.02 mm)
• Design sottile e leggero con piccolo ingombro
• Cablaggio integrato Ethernet Cat6 e multimediale; opzioni di instradamento
• Scocche protette IP67 per ambienti gravosi

Dettagli tecnici
Numero di assi: 6
Carico utile: 20 kg
Max. area di lavoro: 1552 mm
Ripetibilità: 0.02 mm
Peso: 225 kg
Alimentazione: 2 kVA
Velocità massima asse S: 240 °/s
Velocità massima asse L: 240 °/s
Velocità massima asse U: 300 °/s
Velocità massima asse R: 430 °/s
Velocità massima asse B: 430 °/s
Velocità massima asse T: 900 °/s
Opzioni di montaggio: Floor

Specifiche

• Modello: NEX20
• Serie: NEX-Series (MOTOMAN NEXT)
• Tecnologia d'azionamento: Servoazionamenti Sigma-X ad alta inerzia
• Controllo pronto per IA: ACU basato su NVIDIA; Linux Docker aperto; compatibilità ROS 2
• Connettività integrata: cablaggio multimediale ed Ethernet Cat6 nel braccio
• Protezione: IP67
