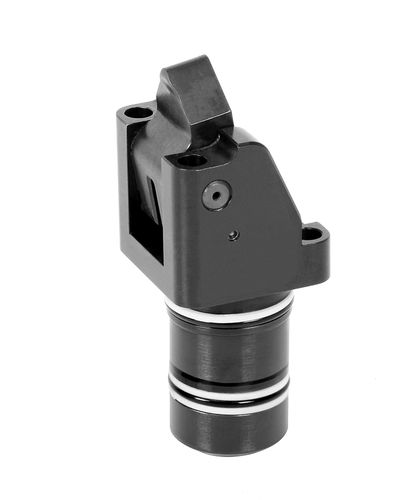

Brida di serraggio idraulica articolata a doppio effetto B1.829

a effetto semplice

Elemento di bloccaggio a leva Vantaggi ● Ingombri minimi ● Corpo parzialmente incassato ● Montaggio senza tubi ● Carico e scarico dell'attrezzatura senza alcun impedimento ● Bloccaggio del pezzo senza forze trasversali ● Leva di bloccaggio piatta in grado di inserirsi in nicchie ristrette ● Leva di bloccaggio (grezza) adattabile al pezzo ● Rilevamento pneumatico delle posizioni della leva di bloccaggio (di serie solo nelle versioni a doppio effetto) ● Bordo raschiante metallico per stelo pistone ● Posizione di montaggio a scelta La staffa di bloccaggio a leva piatta è un elemento di bloccaggio idraulico compatto per attrezzature di serraggio con adduzione olio tramite canali forati. Dato il minimo, ingombro la leva di bloccaggio piatta è particolarmente adatta per le attrezzature per le quali è presente poco spazio per l'inserimento degli elementi di bloccaggio idraulici. La leva di bloccaggio piatta permette la lavorazione di superfici che si trovano anche pochi millimetri al di sopra del punto di bloccaggio. Nelle applicazioni a tempo e a impulsi le versioni a doppio effetto sono più vantaggiose perché la corsa di ritorno avviene entro un tempo definito con precisione ed è possibile il controllo pneumatico della posizione della leva di bloccaggio. con controllo pneumatico della posizione a semplice o doppio effetto, pressione max. d’esercizio 250 bar forza di bloccaggio max.: 2,5 - 12 kN Ø pistone: 16 - 36 mm altezza di bloccaggio: 23 +1,5/–1,2 - 41 +2,8/–2,3 mm campo di bloccaggio: ± 1,5 - 3 mm
