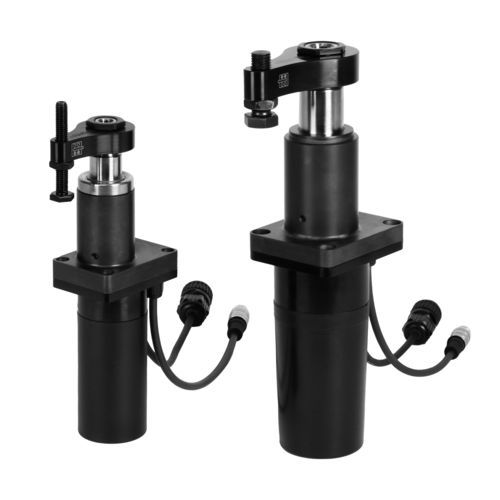

Dispositivi di serraggio rotante B1.8310 series

elettrico

Questa staffa elettrica è una staffa rotante ad azionamento elettrico. Descrizione La staffa elettrica è azionata da un motore brushless privo di usura a corrente continua. Il numero di giri del motore viene convertito nel movimento di rotazione e sollevamento dello stelo pistone per mezzo di un ingranaggio e di un mandrino filettato. La rotazione della staffetta di 180° richiede una corsa assiale di soli 3 mm. Se la staffetta, durante la rotazione, si scontra con un pezzo, il sistema meccanico è protetto contro i sovraccarichi. Il motore a corrente continua viene disattivato subito automaticamente. Allo sbloccaggio la staffetta torna sempre nella posizione di partenza. Alimentazione di corrente Per il motore e il controllo elettronico è necessaria una tensione continua di 24 V con un'ondulazione residua massima del 10%. Per il motore a corrente continua si consiglia pertanto l'utilizzo di un alimentatore a commutazione con un'uscita di corrente di 15 A per ogni staffa rotante collegata. Con l'azionamento contemporaneo di più staffe elettriche la potenza deve essere aumentata di conseguenza. Il comando elettrico deve essere alimentato da un alimentatore separato (24 V c.c. / 100 mA). Comando integrato Il comando elettronico per il motore a corrente continua è collocato su una scheda nel corpo della staffa elettrica.
