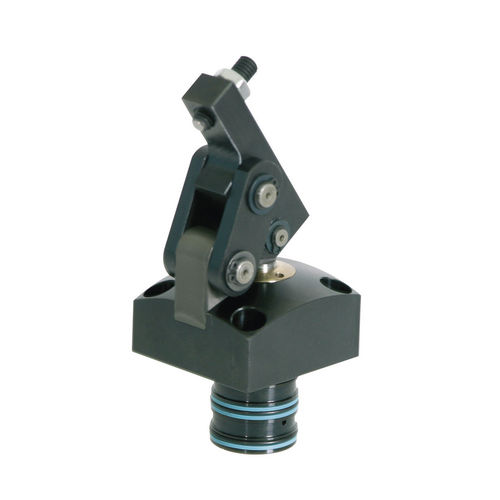

Brida di serraggio idraulica articolata a doppio effetto B1.8251 series

compatta

con bordo raschiante metallico e controllo di posizione opzionale a doppio effetto pressione max. d’esercizio 250 bar con bordo raschiante metallico e controllo opzionale della posizione, a doppio effetto, pressione max. d'esercizio 250 bar L’elemento di bloccaggio a leva snodata è un dispositivo di bloccaggio idraulico con numerose possibilità di montaggio e di collegamento idraulico. Con la leva di bloccaggio arretrata l’attrezzatura può essere caricata e scaricata senza ostacoli. Come superficie di bloccaggio è sufficiente una nicchia nel pezzo, leggermente più larga della leva di bloccaggio. La particolare cinematica permette un bloccaggio dei pezzi sensibili alle deformazioni praticamente esente da forze trasversali. All’immissione dell’olio in pressione, il pistone si solleva e la leva di bloccaggio ruota tra i due bracci oscillanti in avanti e verso il basso sopra il pezzo. La forza del pistone viene deviata di 180° e si trasforma in forza di bloccaggio praticamente senza alcuna perdita. Se il livello della superficie di bloccaggio si trova esattamente all’altezza h, nel pezzo non vengono introdotte forze trasversali. I corpi sono inseribili nell’attrezzatura fino alla flangia. In alternativa sono disponibili piastre intermedie per la compensazione delle altezze. Tutte le versioni sono disponibili come opzione con stelo del pistone passante e rilevamento induttivo o pneumatico della posizione.
