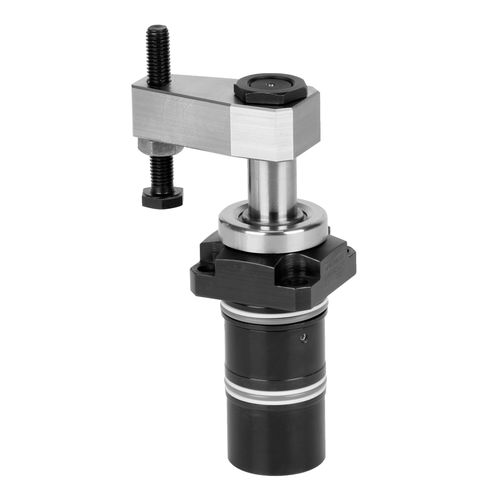

Dispositivi di serraggio idraulico B1.852 series

per pezzi da lavorarerotantea doppio effetto

Le staffe rotanti idrauliche vengono impiegate per il bloccaggio di pezzi da lavorare i cui punti di bloccaggio devono rimanere liberi per il carico e lo scarico dell'attrezzatura. Grazie al meccanismo di rotazione rinforzato queste staffe rotanti sono particolarmente adatte per: • Sistemi di lavorazione automatici • Attrezzature di bloccaggio con cambio pezzi tramite sistemi di manipolazione • Linee a trasferta • Sistemi di prova e collaudo per motori, riduttori e assali • Linee di montaggio • Macchine per lavorazioni speciali Questa staffa rotante idraulica è un cilindro a trazione che utilizza una parte della corsa totale come corsa di rotazione per la rotazione del pistone. Il rapporto favorevole tra le aree (pistone / stelo pistone) permette elevate forze di bloccaggio con pressioni dell'olio relativamente basse. Con flussi volumetrici elevati la velocità di rotazione viene limitata da un ugello di strozzamento nel raccordo di bloccaggio. In questo modo è possibile anche un bloccaggio uniforme di più staffe rotanti in caso di alimentazione dell'olio tramite foro comune. Grazie al meccanismo di rotazione rinforzato la posizione angolare della staffetta dopo una leggera collisione durante il carico e lo scarico del pezzo rimane invariata. Anche una collisione durante il processo di bloccaggio non presenta problemi. Versione senza coperchio di base In vista di un minore ingombro in lunghezza si è rinunciato al coperchio di base. Il pistone va in battuta sul fondo del foro d'incasso.
