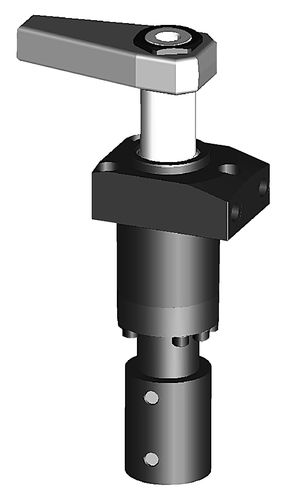

Dispositivi di serraggio idraulico B1.8801 series

rotantea doppio effettocorpo filettato

La staffa idraulica rotante viene impiegata per il bloccaggio di pezzi da lavorare i cui punti di bloccaggio devono rimanere liberi per il carico e lo scarico dell’attrezzatura. Grazie al robusto meccanismo di rotazione ed allo stelo passante, queste staffe sono particolarmente adatte per • attrezzature di bloccaggio con cambio pezzi tramite sistemi di manipolazione • linee a trasferta • sistemi di prova e collaudo per motori, riduttori, assali, ecc. • sistemi di lavorazione completamente automatici • linee di montaggio Questa serie di staffe rappresenta un perfezionamento delle già ben affermate staffe rotanti ROEMHELD con lo scopo di migliorare la sicurezza dei processi operativi con sistemi di bloccaggio interconnessi. Caratteristiche principali sono: 1. Eliminazione della sicurezza contro i sovraccarichi Di conseguenza la posizione angolare della staffetta rimane invariata nelle operazioni di carico e scarico dell’attrezzatura, anche in caso di leggere collisioni con la staffetta. Anche il peso della staffetta ed una maggiore velocità di rotazione risultano meno critici. 2. Meccanismo di rotazione rinforzato Durante il bloccaggio il meccanismo è ora in grado di resistere ad una collisione della staffetta con il pezzo per una pressione fino a 100 bar. 3. Raschiatore FKM Assicura una elevata resistenza chimica in caso di impiego di emulsioni da taglio chimicamente aggressive. 4. Diverse forme del corpo Versione con flangia in basso: Tabella di catalogo B 1.8811 Versione con corpo filettato: Tabella di catalogo B 1.892
