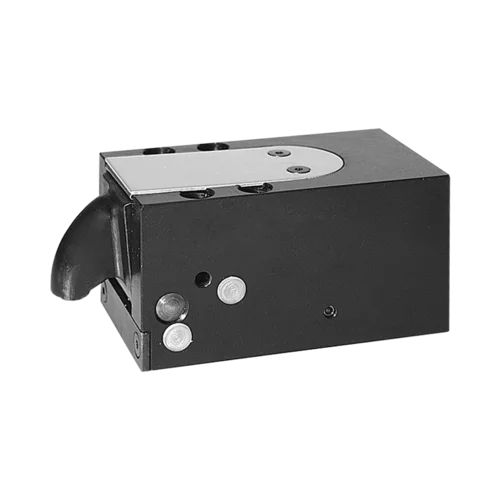

Dispositivi di serraggio idraulico B1.8231 series

per pezzi da lavorareper lavorazionea doppio effetto

con controllo di posizione opzionale a doppio effetto, pressione d’esercizio max. 500 bar La staffa piatta di bloccaggio è un elemento idraulico a doppio effetto nel quale il pistone aziona una leva di bloccaggio per mezzo di una biella. In posizione sbloccata, la leva è retratta ed i pezzi possono essere liberamente inseriti dall’alto. Quale punto di bloccaggio è sufficiente un incavo più grande della larghezza della leva. L’elemento è in grado di assorbire forze trasversali nel punto di bloccaggio. Con l’altezza del bloccaggio h3, le forze di bloccaggio vengono applicate verticalmente dall’alto evitando così deformazioni dovute al serraggio obliquo.
