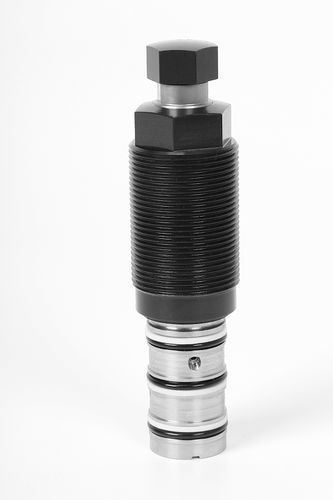

Cilindro idraulico B1.943, B1.944

a doppio effettoa effetto semplice

Elemento irrigiditore antivibrante filettato Vantaggi ● Elevata sicurezza di processo grazie al funzionamento a doppio effetto ● Versione avvitabile compatta ● Disponibile in 4 grandezze ● Carico ammesso fino a 42 kN ● Accostamento al pezzo tramite forza della molla ● Controllo dell’appoggio pneumatico opzionale ● Bordo raschiante metallico ● Raschiatore FKM protetto ● Calotta di protezione disponibile come accessorio ● Parti interne protette dalla corrosione ● Aerazione della camera della molla ● Possibilità di introduzione di aria di "sbarramento" ● Ugello integrato per la limitazione della portata ● Posizione di montaggio a piacere Gli elementi irrigiditori idraulici vengono impiegati per l’appoggio dei pezzi e per evitare vibrazioni e flessioni durante la lavorazione. La versione con corpo filettato permette il montaggio diretto senza sprechi di spazio nel corpo dell’attrezzatura. L'adduzione di olio idraulico e l'aerazione avvengono tramite canali forati Nella versione a doppio effetto, la corsa di ritorno del perno di appoggio si svolge in un tempo preciso, con un notevole vantaggio soprattutto per gli impianti che funzionano con tempi ciclo ben definiti. con bordo raschiante metallico controllo dell'appoggio opzionale a doppio/a semplice effetto pressione max. d’esercizio 500 bar filettatura esterna: M30 - M60 max. carico: 6,5 - 42 kN diametro del perno: 16 - 32 mm corsa del perno: 8 - 16 mm variazione elastica della lunghezza: 2,5 - 3,5 μm/kN
