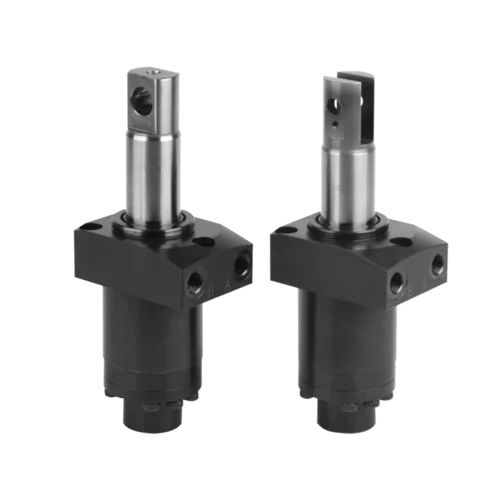

Dispositivi di serraggio rotante B1.8802 series

idraulicoa doppio effetto

Flangia in alto, controllo di posizione opzionale a doppio effetto, foro per staffa oscillante / testa a forcella max. pressione d’esercizio 500 / 160 bar Le staffe idrauliche rotanti vengono impiegate per il bloccaggio di pezzi da lavorare i cui punti di bloccaggio devono rimanere liberi per il carico e lo scarico. Le versioni con foro per staffa oscillante o con testa a forcella permette il bloccaggio contem­poraneo di due pezzi con la metà della forza. Con questa staffa rotante l’estremità del pis­tone è realizzata come foro per staffa oscillante o come testa a forcella. Con una staffetta di serraggio doppia, quindi, 2 pezzi possono essere bloccati contemporaneamente. Per entrambe le versioni occorre un elemento a molla, per mantenere orizzontale la staffetta di serraggio doppia nella posizione di sbloccaggio. Testa con foro per staffa oscillante Il robusto foro per staffa oscillante può trasferire elevate forze di bloccaggio fino a una pressione max. di 500 bar. La staffetta di serraggio dop­pia deve essere dimensionata in base al carico applicato.
