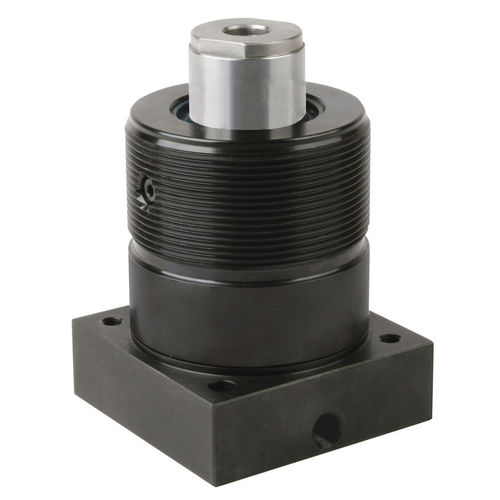

Cilindro idraulico B1.900 series

a effetto semplicefilettato

perno esteso in posizione base - accostamento con molla a semplice effetto, pressione max. d'esercizio 500 bar Gli elementi irrigiditori idraulici vengono impiegati per l’appoggio dei pezzi contro le vibrazioni e le flessioni durante la lavorazione. Servono per compensare le irregolarità della superficie del pezzo ed anche le flessioni e le vibrazioni durante le lavorazioni. Il perno d’appoggio viene portato a contatto del pezzo con la forza leggera della molla. L'irrigidimento idraulico avviene con il bloccaggio idraulico del pezzo o anche indipendentemente da questo. Il perno d’appoggio è dotato di una filettatura interna, in modo da poter utilizzare tasselli pressori avvitati per la compensazione delle altezze. L'alimentazione del fluido idraulico avviene a scelta lateralmente o dal basso. Per evitare l'ingresso di polveri e trucioli verso l'interno, l'elemento irrigiditore è protetto da un filtro dell'aria in metallo sinterizzato. Forza della molla 10 - 90 N, regolabile a seconda della corsa.
