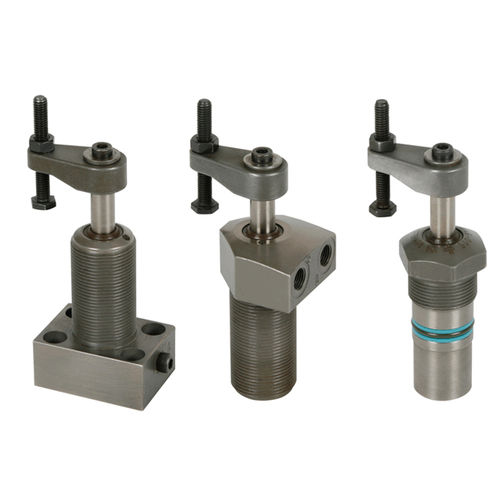

Staffa rotante compatta
Flangia in basso, flangia in alto, versione con attacco filettato
Questa staffa idraulica rotante viene impiegata nei casi in cui i punti di bloccaggio devono rimanere liberi per il carico e lo scarico dei pezzi da lavorare. A scelta rotazione oraria e antioraria oppure senza rotazione (0°). Possibilità di variare il senso di rotazione, anche a posteriori, come descritto nelle istruzioni per l’uso.
5 varianti dell'attacco
a semplice/doppio effetto
forza traente fino a 2,63 kN
pressione max. esercizio 350 bar
forza di bloccaggio max.: 2,2 kN
diametro stelo: 10 mm
diametro pistone: 14 mm
corsa di bloccaggio: 6/8 mm
flusso volumetrico ammesso max.: 2,5/5 cm³/s
