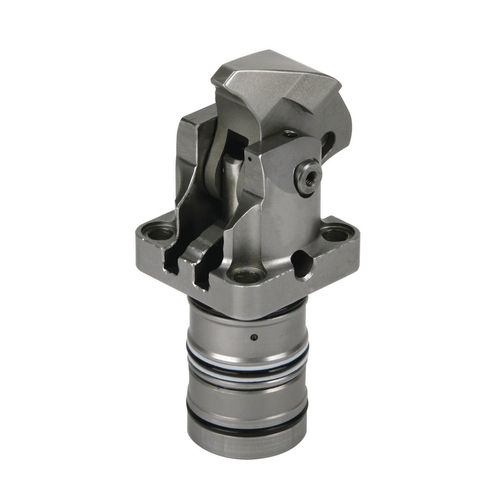

Flangia di bloccaggio idraulica B1.827, B1.828

a doppio effettocompatta

Elemento di bloccaggio compatto Vantaggi ● Ingombri minimi ● Montaggio senza tubi ● Bordo raschiante metallico per stelo pistone ● Leva di bloccaggio in grado di inserirsi in nicchie ristrette ● Bloccaggio del pezzo senza forze trasversali ● Carico e scarico dell'attrezzatura di bloccaggio senza alcun impedimento ● Leva di bloccaggio lunga adattabile al pezzo ● Posizione di montaggio a piacere Gli elementi di bloccaggio compatti sono impiegati nelle attrezzature di bloccaggio idrauliche con adduzione olio nel corpo tramite canali forati. Grazie ai requisiti minimi di spazio l'elemento di bloccaggio compatto è particolarmente adatto alle attrezzature di bloccaggio per le quali è presente uno spazio ridotto per il montaggio degli elementi di bloccaggio idraulici. Come superficie di bloccaggio è sufficiente una nicchia nel pezzo, un poco più larga della leva di bloccaggio. Casi tipici d'impiego sono i seguenti: • Attrezzature di bloccaggio a ponte in macchine per la lavorazione orizzontale e verticale • Elementi di bloccaggio per la lavorazione completa su più lati • Attrezzature multiple di bloccaggio con molti pezzi posizionati a stretto contatto. • Sistemi di prova e collaudo motori, riduttori • Linee di montaggio versione a incasso/con flangia, con controllo pneumatico del bloccaggio a doppio effetto pressione max. d’esercizio 250 bar forza di bloccaggio max.: 2,5 - 10,5 kN corsa di bloccaggio utile: 4,5 - 8,5 mm flusso volumetrico ammesso: 4 - 25 cm³/s
