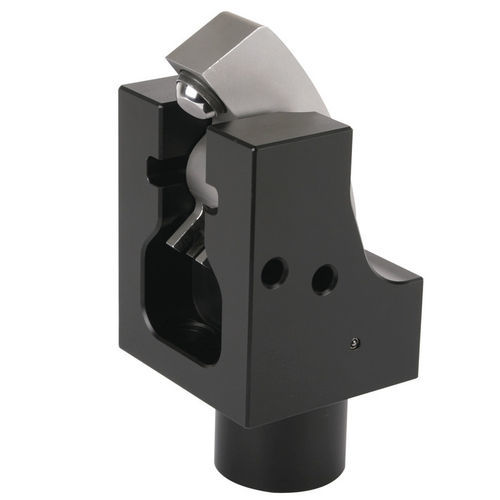

Dispositivi di serraggio rotante B1.8242

idraulicoper pezzi da lavorarea doppio effetto

Versione compatta con controllo di posizione opzionale a doppio effetto, pressione max. d’esercizio 350 bar Nella staffa con articolazione scorrevole, la forza del pistone viene deviata di 180° dalla leva di bloccaggio, ma rimane disponibile, pressochè senza perdite, quale forza di bloccaggio. La cinematica della articolazione scorrevole fa scorrere indietro la leva di bloccaggio, per cui i pezzi possono essere inseriti senza impedimenti. La posizione della leva di bloccaggio può essere controllata mediante finecorsa di prossimità ad induzione o con ugelli pneumatici. Il corpo della staffa con articolazione scorrevole può essere incassato in un foro dell’attrezzatura fin contro la sua superficie piana. Se ciò non fosse possibile, sono disponibili, quali accessori, piastre distanziali. In entrambi i casi l’allacciamento idraulico è possibile per mezzo di raccordi filettati oppure attraverso canali nel corpo dell’attrezzatura.
